AD8314ACPZ-RL7射频检测器的规格参数、特性应用及引脚图

2025/1/22 13:56:04
浏览次数: 3

AD8314是一款用于RF信号测量与控制的低成本完整子系统，工作频率范围为100 MHz至2.7 GHz，典型动态范围为45 dB，主要用于各种蜂窝手机和其它无线设备。与采用分立式二极管检波器的方案相比，它能够提供更宽的动态范围和更高的精度，在-40°C至+85°C整个工作温度范围内的温度稳定性尤为出色。

AD8314ACPZ-RL7射频检测器的规格参数、特性应用及引脚图

AD8314提供8引脚MSOP和8引脚LFCSP两种封装，采用2.7 V至5.5 V电源供电，功耗为4.5 mA。进入省电模式时，典型休眠电流为20 µA。

规格参数

频率范围:100 MHz to 2.4 GHz

动态范围 dB:45 dB

配置:Single

工作电源电压:3 V

最大工作温度:+ 85 C

最小工作温度:- 40 C

封装:Reel

封装:Cut Tape

封装:MouseReel

商标:Analog Devices

Pd-功率耗散:200 mW

单位重量:57 mg

特性

• 完整RF检波器/控制器功能

• 典型范围：–58 dBV至–13 dBV，–45 dBm至0 dBm，re 50 Ω

• 频率响应范围：100 MHz至2.7 GHz

• 快速响应：70 ns(10 dB步进)

• 出色的温度稳定性，线性dB响应精度(至2.7 GHz)

• 低功耗：12 mW (2.7 V)

• 省电模式：20 µA

应用

蜂窝手机（TDMA、CDMA、GSM）

无线终端设备的RSSI和TSSI

发射机功率测量和控制

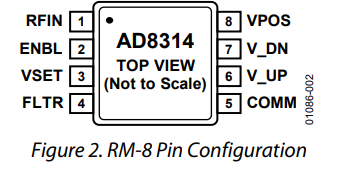

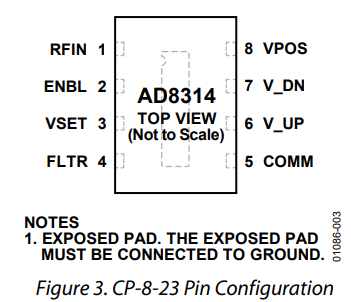

引脚图

AD8314ACPZ-RL7射频检测器的规格参数、特性应用及引脚图

AD8314ACPZ-RL7射频检测器的规格参数、特性应用及引脚图
