ADGM1004是一款宽带、单刀四掷(SP4T)开关，采用ADI公司的微型机电系统(MEMS)开关技术制造而成。利用该技术可实现小型、宽RF带宽、高线性、低插入损耗开关，其工作频率范围为0 Hz/dc至13 GHz，是满足各种RF和精密设备开关需求的理想解决方案。
集成驱动器芯片产生高压，通过静电驱动可由并行接口和串行外设接口(SPI)控制的开关。所有四个开关都可单独进行控制。
该器件采用24引脚、5 mm × 4 mm × 1.45 mm、引脚架构芯片级封装(LFCSP)。为确保ADGM1004的更佳运行，请完全遵循“关键运行要求”部分。ADGM1004的导通电阻(RON)性能受到器件间差异、通道间差异、周期驱动、建立时间后开启、偏置电压和温度变化的影响。
规格参数
开关配置:SP4T
最小频率:0 Hz
最大频率:13 GHz
介入损耗:0.63 dB
关闭隔离—典型值:19 dB
最小工作温度:0 C
最大工作温度:+ 85 C
开关数量:Quad
工作电源电流:3 mA
产品类型:RF Switch ICs
电源电压-最大:3.3 V
电源电压-最小:3.1 V
单位重量:2.384 g
点击购买：ADGM1004JCPZ-R2
特性
• 完全工作频率低至0 Hz/dc
• 导通电阻：2.9 Ω（最大值）
• 关断泄漏：0.5 nA（最大值）
• −3 dB带宽
• RF1、RF4为10.8 GHz（典型值）
• RF2、RF3为13 GHz（典型值）
• RF性能特性
• 插入损耗：0.45 dB（典型值，2.5 GHz）
• 隔离：24 dB（典型值，2.5 GHz）
• IP3：67 dBm（典型值）
• RF输入功率：32 dBm（最大值）
• 驱动寿命：10亿周期（最小值）
• 密封开关触点
• 开关导通时间：75 µs（最大值）
应用
• 继电器替代方案
• 自动测试设备(ATE)：RF、数字和混合信号
• 负载和探针板：RF、数字和混合信号
• RF测试仪表
• 可重复配置型滤波器和衰减器
• 高性能RF开关

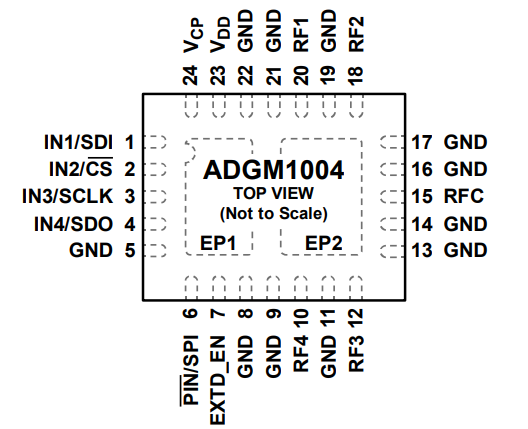

引脚图
