ADA4961是一款高性能BiCMOS RF数字增益放大器(DGA)，针对重负载驱动(≥2.0 GHz)进行了优化。 它可实现500 MHz时−90 dBc和1.5 GHz时−85 dBc的典型IMD3性能。 该RF性能使GHz级转换器可实现最佳性能，而且不像通常的GaAs放大器，它对驱动放大器或总功耗的限制极小。 该器件可轻松驱动10位至16位HS转换器。针对许多接收器应用，可以简化或无需使用抗混叠滤波器(AAF)设计。
ADA4961内部差分输入阻抗为100 Ω，差分动态输出阻抗为50 Ω，无需使用外部端接电阻。 数字调整能力具有1 dB分辨率，因而可在21 dB输入电平范围内优化信噪比(SNR)。
ADA4961在最高达2 GHz频率时，具有高宽带、低失真性能。 这些特性以及宽增益调节和相对较低的功耗，使其成为许多高速应用的优选放大器，这包括极高频下动态范围至关重要的IF、RF和宽带应用。

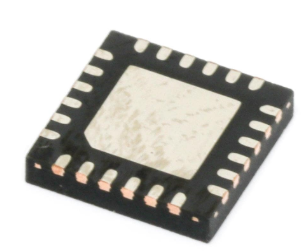

ADA4961不仅非常适合驱动模数转换器(ADC)，也可以用于混频器、PIN二极管衰减器、SAW滤波器和多元件分立器件。 它采用4mm × 4mm、24引脚LFCSP封装，工作温度范围是−40°C至+85°C。
规格参数
工作频率:3.2 GHz
工作电源电压:3.3 V to 5 V
工作电源电流:7.4 mA
增益:15 dB
NF—噪声系数:9 dB
P1dB - 压缩点:17 dBm
OIP3 - 三阶截点:50 dBm
最小工作温度:- 40 C
最大工作温度:+ 85 C
湿度敏感性:Yes
通道数量:1 Channel
产品类型:RF Amplifier
电源电压-最大:5 V
电源电压-最小:3.3 V
测试频率:500 MHz
单位重量:74 mg
点击购买：ADA4961ACPZN-R7
特性
• 高速
• −3 dB带宽：3.2 GHz
• -1 dB带宽：1.8 GHz
• 压摆率：12,000 V/μs
• 数字可调增益
• 电压增益：-6 dB至+15 dB
• 功率增益：-3 dB至18 dB
• 5位并行或SPI总线增益控制，具有快速启动功能
• MD3/HD3失真，最大增益，5 V，高性能(HP)模式
• IMD3/HD3（1 GHz时）：−90 dBc/−83 dBc
• IMD3/HD3（1.5 GHz时）：-85 dBc/-75 dBc
• IMD3/HD3（2 GHz时）：−70 dBc/−70 dB
应用
用于10位至14位GSPS转换器RF/IF增益块的ADC驱动器
仪器仪表
卫星通信
数据采集
军事系统

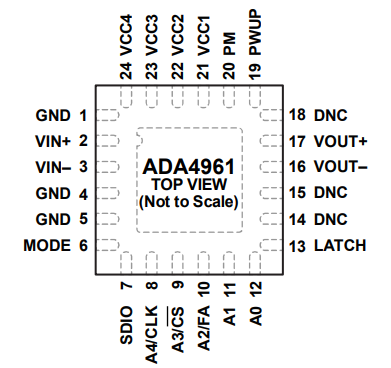

引脚图
