LTC5536ES6#TRMPBF功率检波器的规格参数、特性应用及引脚图

2025/1/22 14:19:44
浏览次数: 14

LTC®5536 是一款面向 RF 应用、工作频率范围为 600MHz 至 7GHz 的 RF 功率检波器。在一个小外形 ThinSOTTM 封装内集成了一个温度补偿型肖特基二极管峰值检波器和快速比较器。电源电压范围专为采用单节锂离子电池或三节镍氢金属 (NiMH) 电池供电的操作进行了优化。

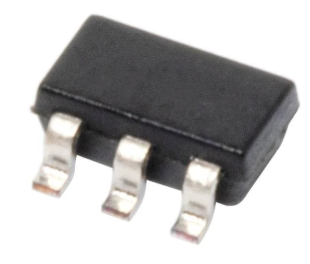

LTC5536ES6#TRMPBF功率检波器的规格参数、特性应用及引脚图

采用一个片内肖特基二极管对 RF 输入电压进行峰值检波。将检波电压与 VM 引脚上的一个基准电压进行比较。

从 RF 输入至 VOUT 的响应时间可短至 20ns。比较器输出是锁存 (当 LEN 引脚为高电平时) 或透明的 (当 LEN 引脚为低电平时)。

LTC5536 在 –26dBm 至 12dBm 的 RF 输入功率电平范围内工作。

规格参数

频率范围:600 MHz to 7 GHz

动态范围 dB:38 dB

配置:Single

工作电源电压:2.7 V to 5.5 V

最大工作温度:+ 85 C

最小工作温度:- 40 C

安装风格:SMD/SMT

高度:1 mm

产品类型:RF Detector

单位重量:12.278 mg

特性

• 温度补偿型内部肖特基二极管 RF 检波器

• 宽输入频率范围：600MHz 至 7GHz

• 宽输入功率范围：–26dBm 至 12dBm

• 具锁存启用功能的快速比较器输出

• 25ns 响应时间和 0dBm RF 输入功率电平

• 轨至轨输出摆幅

• 比较器输出电流： ±20mA

• 宽 VCC 范围：2.7V 至 5.5V

• 低工作电流：2mA

• 采用外形扁平 (仅高 1mm) 的 SOT-23 封装

应用

■射频信号存在检测器，用于：

802.11a、802.11b、802.11g、802.15光数据链路

无线数据调制解调器

无线和有线基础设施

■射频功率报警

■信封探测器

■射频ID标签阅读器

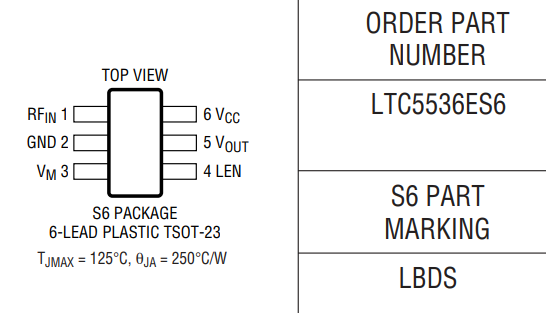

引脚图

LTC5536ES6#TRMPBF功率检波器的规格参数、特性应用及引脚图
