宽带正交I/Q解调器ADL5382ACPZ-R7的参数、特性应用及引脚图

2025/1/22 14:25:12
浏览次数: 3

ADL5382是一款宽带正交I/Q解调器，涵盖从700 MHz到2.7 GHz的RF输入频率范围。在900 MHz时，其噪声系数(NF)为14 dB，IP1dB为14.7 dBm，三阶交调截点(IIP3)为33.5 dBm；具有出色的动态范围，适合要求苛刻的基础设施直接变频应用。差分RF输入提供功能良好的50 Ω宽带输入阻抗，最好采用1:1巴伦驱动以实现较佳性能。

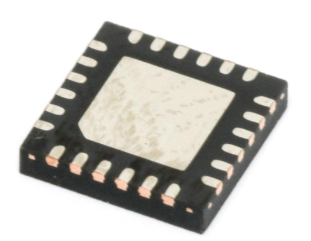

宽带正交I/Q解调器ADL5382ACPZ-R7的参数、特性应用及引脚图

解调精度非常出色，幅度平衡和相位平衡分别约为0.05 dB和0.2°。解调相内(I)和正交(Q)差分输出经过完全缓冲，提供约4 dB的电压转换增益。缓冲基带输出能将2 V p-p差分信号驱动至200 Ω负载。

完全平衡的设计可极大地降低二阶失真的影响。从LO端口至RF端口的泄漏小于-65 dBc。I和Q输出端的差分直流失调电压典型值小于10 mV。这些因素使该器件具有60 dBm以上的出色IIP2特性。

ADL5382采用4.75 V至5.25 V单电源供电。可利用从BIAS引脚连接至地的外部电阻来调节电源电流。ADL5382采用ADI公司先进的硅-锗双极性工艺制造，提供24引脚、exposed padLFCSP封装。额定温度范围为−40°C至+85°C。

规格参数

最大频率:2.7 GHz

最小频率:700 MHz

工作电源电压:4.75 V to 5.25 V

工作电源电流:220 mA

高度:0.83 mm

长度:4 mm

封装:Reel

封装:Cut Tape

封装:MouseReel

宽度:4 mm

单位重量:42.100 g

点击购买：ADL5382ACPZ-R7

特性

• I/Q解调器

• RF工作频率范围：700 MHz至2700MHz

• IIP3：+30 dBm

• IIP2：+60dBm

• 输入P1dB：+13dBm

• 噪声系数：14 dB (900MHz)

应用

蜂窝W-CDMA/CDMA/CDMA2000/GSM

微波点对（多）点无线电

宽带无线和WiMAX

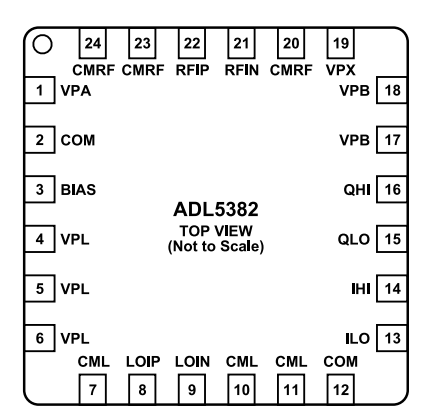

引脚图

宽带正交I/Q解调器ADL5382ACPZ-R7的参数、特性应用及引脚图
