MINI新型号 BBFCG2-672+带通滤波器特性应用及尺寸图

2025/1/23 14:37:03
浏览次数: 3

Mini-Circuits的BBFCG2-672+是一款阻抗比为1:2的微型陶瓷RF平衡-不平衡转换器滤波器，适用于6375至7175 MHz的各种无线通信应用。该型号具有低插入损耗、低相位不平衡（相对于180°）和低振幅不平衡。该装置采用LTCC技术制造，采用小巧坚固的陶瓷封装（0.079英寸x 0.049英寸x 0.037英寸），适用于恶劣的工作环境。

MINI新型号 BBFCG2-672+带通滤波器特性应用及尺寸图

特性

紧凑型设计，将巴伦和过滤器集成在一个包装中

典型低通带插入损耗。1.9分贝

杰出的CMRR，典型。29分贝

小0805表面安装占地面积

应用

5G Sub-6 GHz MIMO无线基础设施系统

卫星通信

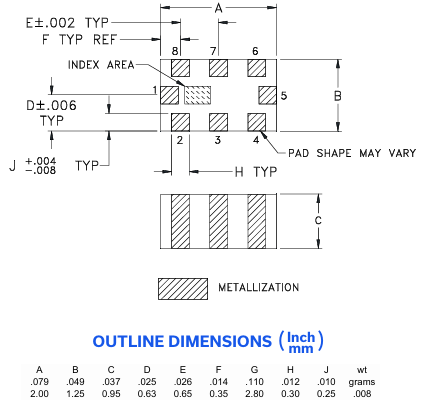

尺寸图

MINI新型号 BBFCG2-672+带通滤波器特性应用及尺寸图
在线留言询价
