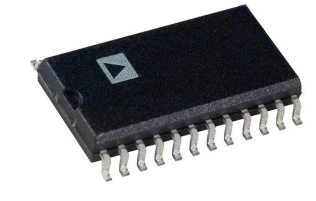

AD7847AR-REEL模数转换器的规格参数、特性应用及引脚图

2025/1/24 13:52:51

浏览次数: 12

AD7847为完整的双通道、12位乘法数模转换器，在CMOS单芯片上集成输出放大器，无需用户进行外部调整便可实现全部额定性能。

两款器件均与微处理器兼容，并配有高速数据锁存器和接口逻辑。AD7847接受12位并行数据，数据通过WR输入和各DAC单独的芯片选择(Chip Select)输入载入相应的DAC锁存器。

输出放大器能在一个2 kΩ负载上产生±10 V电压。二者采用内部补偿，由于在晶圆水平上进行激光调整，因此输入失调电压较低。

在AD7847上，放大器反馈电阻在内部与VOUT相连。

规格参数

分辨率:12 bit

安装风格:SMD/SMT

封装 / 箱体:SOIC-24

封装:Reel

封装:Cut Tape

封装:MouseReel

商标:Analog Devices

单位重量:1.098 g

特性

• 两个12位MDAC，内置输出放大器

• 0.3"、24引脚DIP和24引脚SOIC封装，节省空间

应用

自动测试设备

函数生成

波形重建

可编程电源

同步应用

引脚图
