AD679是一个完整的、多用途的14位单片模数转换器，由采样保持放大器（SHA）、微处理器兼容总线接口、电压参考和时钟生成电路组成。
AD679用于交流（或动态）参数，如S/N+D比、THD和IMD，这些参数在信号处理应用中很重要。此外，AD679K、B和T等级完全指定用于测量应用中重要的直流参数。
在两次读取操作（8+6）中访问14个数据位，并进行左对齐。单极模式的数据格式为直接二进制，双极模式的数据形式为二进制补码。输入的满标度范围为10V，全功率带宽为1MHz，全线性带宽为500kHz。高输入阻抗（10 MQ）允许直接连接到无缓冲源，而不会降低信号质量。转换可以在微处理器控制下或通过与系统时钟异步的外部时钟启动。
该产品采用ADI公司的BiMOS工艺制造，将低功耗CMOS逻辑与高精度、低噪声双极电路相结合；激光微调薄膜电阻器提供高精度。该转换器利用递归子测距算法，该算法包括纠错和闪存转换器电路，以实现高速和高分辨率。
AD679在+5 V和±12 V电源下工作，功耗为560 mW（典型值）。该部件有28引脚塑料DIP、陶瓷DIP和44 J引脚陶瓷表面安装封装。
规格参数
分辨率:14 bit
通道数量:1 Channel
接口类型:Parallel
采样比:128 kS/s
输入类型:Single-Ended
结构:Pipeline
模拟电源电压:0 V to 10 V
最小工作温度:0 C
最大工作温度:+ 70 C
增益误差:0.11 %FSR
高度:4.95 mm
INL - 积分非线性:+/- 2.5 LSB
输入电压:10 V, +/- 5 V
长度:39.75 mm
ADC 输入端数量:1 Input
转换器数量:1 Converter
工作电源电压:5 V, 12 V
Pd-功率耗散:745 mW
功耗:560 mW
特性
交流和直流特性和规定（K、B、T级）
每秒128k转换
1 MHz全功率带宽
500 kHz全线性带宽
78 dB S/N+D（K、B、T级）
Twos补码数据格式（双极模式）
直接二进制数据格式（单极模式）
10 M输入阻抗
8位总线接口
车载参考和时钟
10 V单极或双极输入范围
引脚与AD678 12位200 kSPS ADC兼容
可提供符合MIL-STD-883标准的版本

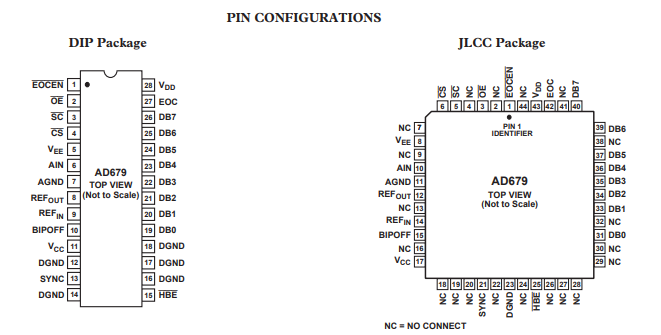

引脚图
