TC1-1TX+射频变压器的规格参数、特性应用及尺寸图

2025/2/5 14:23:03

浏览次数: 7

TC1-1TX+是Mini-Circuits的一款射频变压器电子元器件，其工作频率最小0.3MHz，最大500MHz，并且符合ROHS标准。

规格参数

端接类型:SMD/SMT

频率范围:400 kHz to 500 MHz

初级线圈阻抗:50 Ohms

次级线圈阻抗:50 Ohms

最小工作温度:- 40 C

最大工作温度:+ 85 C

通道数量:Single

封装 / 箱体:3.81 mm x 3.81 mm x 4.06 mm

长度:3.81 mm

宽度:3.81 mm

高度:4.06 mm

商标:Mini-Circuits

最大直流电流:30 mA

功率额定值:250 mW

单位重量:2.093 g

点击购买：TC1-1TX+

特性

可用频率超过0.4-500 MHz

振幅不平衡性极佳，典型值为0.1 dB。相位不平衡，典型值为2度。在1dB带宽内

良好的退货损失

带引线的塑料底座

可水洗

应用

VHF/UHF接收机/发射机

推挽式放大器

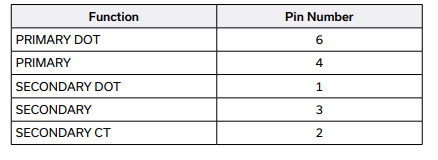

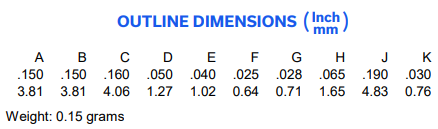

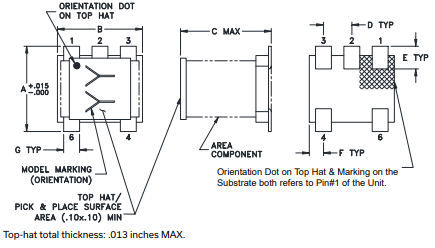

尺寸图
