AD7896JRZ模数转换器的规格参数、特性及引脚图

2025/2/5 16:20:31

浏览次数: 4

AD7896是一款快速、12位ADC，采用+2.7 V至5.5 V单电源供电，提供8引脚小型DIP和8引脚SOIC两种封装。该器件内置一个8微秒（µs）逐次逼近型模数转换器、一个片内采样保持放大器、一个片内时钟和一个高速串行接口。

AD7896通过一个高速串行接口端口输出数据，这个双线串行接口具有一个串行时钟输入和一个串行数据输出，通过外部串行时钟可访问该器件中的串行数据。

除线性度、满量程和失调误差等传统直流精度规格外，AD7896的动态性能参数也做了详细规定，包括谐波失真和信噪比。

该器件可接受的模拟输入范围为0 V至VDD，采用+2.7 V至+5.5 V单电源供电，典型功耗仅9 mW。VDD输入同时用作器件的基准电压，因而无需外部基准电压。

AD7896提供两种采样模式：一种是高采样速率模式；另一种是针对低功耗应用的专有自动省电模式，即一旦完成转换，器件便自动进入省电模式，并在下一个转换周期开始前“唤醒”。

规格参数

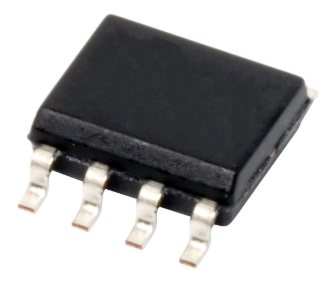

封装 / 箱体:SOIC-8

分辨率:12 bit

通道数量:1 Channel

接口类型:Serial

采样比:100 kS/s

输入类型:Single-Ended

结构:SAR

模拟电源电压:2.7 V to 5.5 V

数字电源电压:2.7 V to 5.5 V

SNR – 信噪比:70 dB

最小工作温度:0 C

最大工作温度:+ 70 C

封装:Tube

商标:Analog Devices

DNL - 微分非线性:+/- 1 LSB

增益误差:+/- 3 LSB

高度:1.5 mm

INL - 积分非线性:+/- 1 LSB

输入电压:5.5 V

长度:5 mm

ADC 输入端数量:1 Input

转换器数量:1 Converter

工作电源电压:5 V

输出类型:CMOS/TTL

Pd-功率耗散:10.8 mW

功耗:9 mW

特性

• 吞吐量：100 kHz

• 快速12位采样ADC，转换时间为8微秒

• 8引脚PDIP和SOIC封装

• 2.7 V至5.5 V单电源供电

引脚图
