HMC434预定标器的规格参数、特性应用及引脚图

2025/2/6 13:53:20

浏览次数: 4

HMC434是一款低噪声、静态、8分频预分频器单芯片微波集成电路(MMIC)，利用磷化铟镓/砷化镓(InGaP/GaAs)异质结双极性晶体管(HBT)技术，采用超小型6引脚SOT-23表贴封装。

HMC434采用3 V单直流电源供电，工作频率范围为接近直流（方波）或200 MHz（正弦波）至8 GHz输入频率。

HMC434具有单端输入和输出，可减少元件数量并降低成本。100 kHz偏置时的低加性单边带(SSB)相位噪声为-150 dBc/Hz，有助于用户保持最佳系统噪声性能。

规格参数

产品种类:预定标器

RoHS:N

最大工作频率:8 GHz

最小工作频率:0 Hz

分度:8

电源电压-最小:2.7 V

电源电压-最大:3.3 V

最小工作温度:- 40 C

最大工作温度:+ 85 C

封装:Reel

封装:Cut Tape

商标:Analog Devices

安装风格:SMD/SMT

工作电源电流:62 mA

工作电源电压:3 V

输出功率:- 2 dBm

封装 / 箱体:SOT-23-6

产品类型:Prescaler

点击购买：HMC434E

特性

• 超低SSB相位噪声： -150 dBc/Hz

• 单端输入/输出

• 输出功率：-2 dBm（典型值）

• 单电源供电：3 V

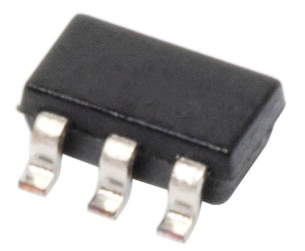

• 超小型、2.90 mm × 2.80 mm、6引脚SOT-23表贴封装

应用

DC到C波段PLL预分频器

甚小口径终端（VSAT）无线电

未经许可的国家信息基础设施和点对点无线电

IEEE 802.11a和高性能无线局域网（HiperLAN）WLAN

光纤

蜂窝/3G基础设施

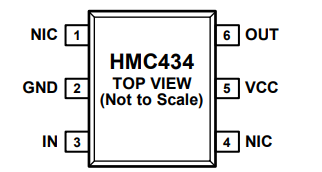

引脚图
