ADL5375-05ACPZ-R7宽带正交调制器的规格参数、特性应用及引脚配置

2025/2/6 14:05:01
浏览次数: 9

ADL5375是一款宽带正交调制器，工作频率范围：400 MHz ～ 6 GHz。 其出众的相位精度与幅度平衡非常适合于通信系统中的高性能的中频或射频调制。

该器件具有宽基带带宽，以及输出增益平坦度，在450 MHz至3.8 GHz范围内其变动幅度不超过1 dB。 这些特性以及不超过−14 dB的宽带输出回损，使得ADL5375成为宽带零IF或低IF至RF应用、宽带数字预失真发射机和多频段无线电设计的理想选择。

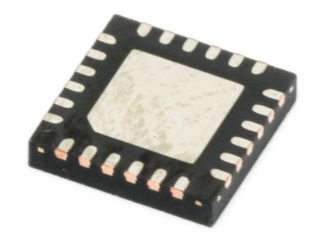

ADL5375-05ACPZ-R7宽带正交调制器的规格参数、特性应用及引脚配置

ADL5375可接收双路差分基带输入和一个单端LO。 它产生单端50 Ω输出。 该产品的两个版本分别提供500 mV (ADL5375-05) 和1500 mV (ADL5375-15) 的输入基带偏置电平。

ADL5375采用的硅-锗双极性工艺制造。 提供24引脚、裸露焊盘、无铅LFCSP_VQ封装。 额定温度范围为−40 ℃至+85 ℃。 提供一款无铅评估板。

规格参数

调制格式:Quadrature

输出功率:0.85 dBm

工作电源电压:4.75 V to 5.25 V

工作电源电流:174 mA

技术:Si

最小工作温度:- 40 C

最大工作温度:+ 85 C

安装风格:SMD/SMT

封装 / 箱体:LFCSP-24

商标:Analog Devices

高度:1 mm

接口类型:LO

长度:4 mm

湿度敏感性:Yes

封装:Reel

封装:Cut Tape

封装:MouseReel

Pd-功率耗散:1.5 W

特性

• 输出频率范围： 400 MHz至6 GHz

• 1 dB输出压缩： ≥9.4 dBm（450 MHz至4 GHz）

• 输出回损： ≤12 dB（450 MHz至4.5 GHz）

• 噪底： -160 dBm/Hz (900 MHz)

• 边带抑制： ≤−50 dBc (900 MHz)

• 载波馈通： ≤−40 dBm (900 MHz)

• IQ3dB带宽： ≥ 750 MHz

• 基带输入偏置电平

ADL5375-05： 500 mV

ADL5375-15： 1,500 mV

• 单电源： 4.75 V至5.25 V

• 24引脚LFCSP_VQ封装

应用

• 蜂窝通信系统 GSM/EDGE、CDMA2000、W-CDMA、TD-SCDMA

• WiMAX/宽带无线接入系统

• 卫星调制解调器

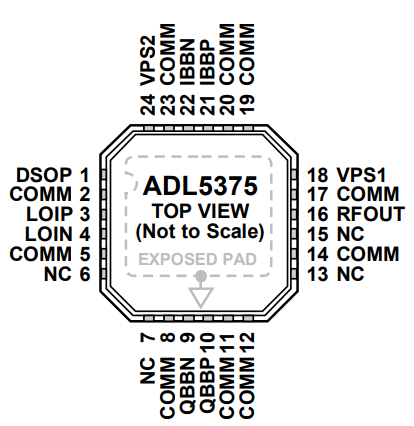

引脚图

ADL5375-05ACPZ-R7宽带正交调制器的规格参数、特性应用及引脚配置
