ADR4550BRZ参考电压IC的规格参数、特性应用及引脚配置

2025/2/6 14:18:06

浏览次数: 6

ADR4550器件为高精度、低功耗、低噪声基准电压源，B、C和D级的最大初始误差为±0.02%，并具有出色的温度稳定性和低输出噪声。

该系列基准电压源使用创新的内核拓扑结构来实现高精度，同时提供出色的温度稳定性和噪声性能。这些器件具有较低的热感应输出电压滞回，并且长期输出电压漂移低，从而提高了时间和温度变化下的系统精度。

最大工作电流为950μA，最大压差低至300 mV，因此非常适合便携式设备应用。

ADR4550BRZ参考电压IC的规格参数、特性应用及引脚配置

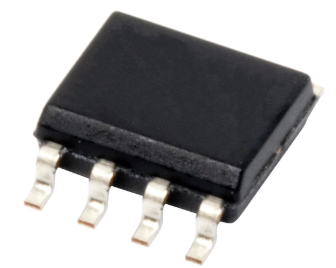

ADR4550系列基准电压源采用8引脚SOIC封装，可提供较宽的输出电压范围，额定温度范围均为−40°C至+125°C扩展工业温度范围。

ADR4550提供D级（采用8引脚LCC封装）和C级，温度范围为0°C至70°C。

规格参数

安装风格:SMD/SMT

封装 / 箱体:SOIC-8

参考类型:Series Precision References

输出电压:5 V

初始准确度:0.02 %

温度系数:2 PPM / C

串联VREF—输入电压—最大值:15 V

分流电流—最大值:10 mA

最小工作温度:- 40 C

最大工作温度:+ 125 C

准确性:120 ppm/mA

商标:Analog Devices

开发套件:EVAL-CN0348-SDPZ

高度:1.5 mm (Max)

长度:5 mm (Max)

负载调节:120 ppm/mA

工作电源电流:950 uA

输出电流:10 mA

宽度:4 mm (Max)

单位重量:540 mg

特性

• 最大温度系数(TCVOUT)：

• 0.8 ppm/°C（D级0°C至70°C）

• 1 ppm/°C（C级0°C至70°C）

• 2 ppm/°C（B级−40°C至+125°C）

• 4 ppm/°C（A级−40°C至+125°C）

• 输出噪声（0.1 Hz至10 Hz）：

• 1 μV p-p（VOUT为2.048 V（典型值）时）

• 初始输出电压误差：

• B、C、D级：±0.02%（最大值）

• 输入电压范围：3 V至15 V

应用

• 精密数据采集系统

• 高分辨率数据转换器

• 高精度测量器件

• 工业仪器仪表

• 医疗设备

• 汽车电池监控

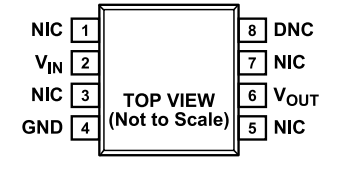

引脚图
