ADM3055E 是一款配备集成隔离式 DC/DC 转换器的 5 kV rms 隔离式控域网 (CAN) 物理层收发器。ADM3055E 满足 CAN 柔性数据 (FD) 速率要求，可以在高达 5 Mbps 及以上的速率下工作，并且符合 ISO 11898-2 标准。
该器件利用 Analog Devices, Inc. 的 iCoupler® 技术将 3 通道隔离器、CAN 收发器和 Analog Devices 的 isoPower® DC/DC 转换器组合到单个小外形集成电路 (SOIC) 表面安装封装中。该器件由单个 5 V 电源供电，为 CAN 和 CAN FD 应用实现了一套完全隔离的解决方案。通过连续调节开关频率，可以将 DC/DC 转换器高频开关过程中产生的辐射发射保持低于 EN 55022 B 级限制。
ADM3055E 在 CAN 控制器和物理层总线之间提供完全隔离。针对 5 kV 耐受电压、565 VPEAK 工作电压、10 kV 浪涌测试电压和 8.3 mm 爬电距离和净空的安全和监管审批（申请中）可确保 ADM3055E 满足应用隔离要求。
穿越隔离时的低传播延迟支持使用更长的总线电缆。可以在低数据速率下对标准 CAN 使用坡度控制模式。总线空闲或节点离线时，待机模式可较大限度地降低功耗。安静模式允许忽略 TXD 输入，仅用于侦听。主要超时功能可防止总线在故障条件下锁定。电流限制和热关断功能可防止发生输出短路。该器件完全适应 −40°C 至 +105°C 的工业温度范围。
规格参数
数据速率:12 Mb/s
激励器数量:1 Driver
接收机数量:1 Receiver
电源电压-最小:500 mV
电源电压-最大:6 V
最小工作温度:- 40 C
最大工作温度:+ 105 C
工作电源电流:177 mA
ESD 保护:4 kV
封装:Tube
商标:Analog Devices
开发套件:EVAL-ADM3055EEBZ
湿度敏感性:Yes
通道数量:2 Channel
工作电源电压:500 mV to 6 V
产品:CAN Transceivers
产品类型:CAN Interface IC
传播延迟时间:150 ns
单位重量:5.423 g
点击购买：ADM3055EBRIZ
特性
• 5 kV rms 信号和电源隔离式 CAN 收发器
• isoPower 集成隔离式 DC/DC 转换器
• 适用于 1.7 V 至 5.5 V 逻辑电平的 VIO 引脚
• 符合 ISO 11898-2：2016 标准 (CAN FD)
• 高达 12 Mbps 的数据速率，适用于 CAN FD
• 较低的最大环路传播延迟：150 ns
• 扩展的共模范围：±25 V
• 总线故障保护：CANH 和 CANL 引脚上的电压为 ±40 V
• 低功耗待机支持远程唤醒请求
• 具有用于控制的额外隔离信号（例如终端开关）
• 通过 EN 55022 B 级标准 6 dB
• 可进行坡度控制以降低 EMI
应用
• CANOpen、DeviceNet 和其他 CAN 总线应用
• 工业自动化
• 过程控制和楼宇控制
• 运输和基础设施

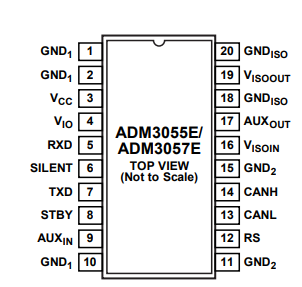

引脚图
