ADA4807-4（四通道）为低噪声、轨到轨输入和输出、电压反馈放大器。 结合了低功耗、低噪声、高速度和直流精密性能，因此非常适合功耗非常重要的各种应用，从高分辨率数据采集仪器到高性能电池供电和高器件密度系统。
在业界同类高速轨到轨输入放大器中，ADA4807-4的输入电压噪声较低，各放大器的电源电流仅有1.0 mA，并提供宽带宽、高压摆率、快速建立时间和出色的失真性能。 此外，这些放大器具有非常低的输入失调电压和漂移性能，使其非常适合驱动多路复用、高精度和高吞吐量16/18位逐次逼近型寄存器(SAR)和24位Δ-Σ型ADC。
这些放大器的额定电源电压范围为+3 V、+5 V和±5 V，额定工作温度范围为−40°C至+125°C工业温度范围。 ADA4807-4采用14引脚TSSOP封装。
规格参数
通道数量:4 Channel
GBP-增益带宽产品:200 MHz
SR - 转换速率 :225 V/us
电压增益 dB:130 dB
CMRR - 共模抑制比:110 dB
每个通道的输出电流:60 mA
Ib - 输入偏流:1 uA
Vos - 输入偏置电压 :20 uV
电源电压-最大:11 V
电源电压-最小:2.7 V
工作电源电流:1 mA
最小工作温度:- 40 C
最大工作温度:+ 125 C
单位重量:57 mg
特性
• 低噪声
3.1 nV/√Hz (100 kHz)
0.7 pA/√Hz (100 kHz)
• 低失真(HD2/HD3)
-141/-144 dBc (1 kHz)
-112/-115 dBc (100 kHz)
-84/-79 dBc (1 MHz)
• 高速性能
-3dB带宽： 180 MHz
压摆率： 225 V/µs
0.1%建立时间： 47 ns
• 低输入失调电压和漂移
±20/±175 µV（典型值/最大值）
0.7/3.7 µV/°C（典型值/最大值）
• 低输入失调电流和漂移
8/100 nA（典型值/最大值）
30/250 pA/°C（典型值/最大值）
• 轨到轨输入和输出
• 低静态电流： 1 mA (±5V)
• 宽电源电压范围：2.7 V至11 V
• 小型封装：
14引脚TSSOP
应用
高分辨率模数转换器（ADC）驱动器
便携式和电池供电的仪器和系统
高元件密度数据采集系统
音频信号调节
有源滤波器

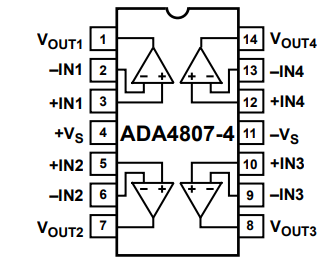

引脚配置
