ADRF5021是一款通用型单刀双掷(SPDT)开关，采用硅工艺制造。它采用3 mm × 3 mm、20引脚基板栅格阵列(LGA)封装，在9 kHz至30 GHz频率范围内提供高隔离度和低插入损耗。该宽带开关采用+3.3 V和−2.5 V双电源电压供电，提供CMOS/LVTTL逻辑兼容控制。
规格参数
开关配置:SPDT
最小频率:9 kHz
最大频率:30 GHz
介入损耗:2 dB
关闭隔离—典型值:60 dB
最小工作温度:- 40 C
最大工作温度:+ 85 C
安装风格:SMD/SMT
封装 / 箱体:LGA-20
技术:Si
高控制电压:5 V
湿度敏感性:Yes
开关数量:Dual
空闲时间—最大值:1.1 us
运行时间—最大值:1.1 us
工作电源电流:100 uA
产品类型:RF Switch ICs
电源电压-最大:5.4 V
电源电压-最小:3 V
单位重量:24 mg
点击购买：ADRF5021BCCZN
特性
• 超宽带频率范围：9 kHz至30 GHz
• 非反射式50 Ω设计
• 低插入损耗：2.0 dB至30 GHz
• 高隔离度：60 dB至30 GHz
• 高输入线性度
• 1 dB功率压缩(P1dB)：28 dBm（典型值）
• 三阶交调截点(IP3)：52 dBm（典型值）
• 高功率处理
• 24 dBm（通过路径）
• 24 dBm（端接路径）
• ESD灵敏度：1级、1 kV人体模型(HBM)
• 20引脚、3 mm × 3 mm基板栅格阵列封装
• 无低频杂散
• 射频(RF)建立时间（高达最终RF输出的0.1 dB）：6.2 μs
应用
测试仪器仪表
微波无线电和甚小孔径终端(VSAT) 军用无线电
雷达
电子对抗(ECM) 宽带电信系统

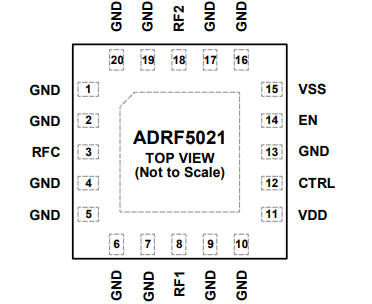

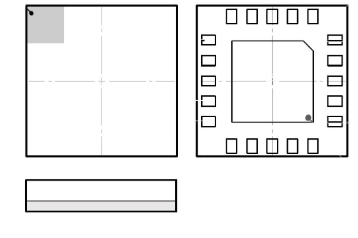

引脚图
