SCN-2-35+合路器的规格参数、特性应用及尺寸图

2025/2/7 13:29:19

浏览次数: 4

SCN-2-35+是Mini-Circuits的一款合路器，其工作频率最小2825MHz，最大3700MHz，最大1.3dB插入损耗，0.120 X 0.060英寸，0.035英寸高，符合ROHS标准，超小，陶瓷，外壳FV1206-1，6针。

规格参数

产品:Splitters/Combiners

频率:3.2625 GHz

带宽:875 MHz

阻抗:50 Ohms

端接类型:SMD/SMT

封装 / 箱体:1206 (3216 metric)

最小工作温度:- 55 C

最大工作温度:+ 100 C

封装:Reel

封装:Cut Tape

封装:MouseReel

商标:Mini-Circuits

介入损耗:0.4 dB

点击购买：SCN-2-35+

特性

•隔离电阻器，外部100欧姆

•低插入损耗，典型值为0.4 dB。

•出色的振幅不平衡，典型值为0.1 dB。

•相位不平衡度极佳，典型值为0.8度。

•高隔离，典型值28 dB。

•出色的功率处理能力，4W作为分流器

•尺寸小，0.12英寸X0.06英寸X0.035英寸

•ESD不敏感

•温度稳定的LTCC技术

•环绕式端子，具有出色的可焊性

•成本低

应用

•业余无线电

•防御

•无线通信

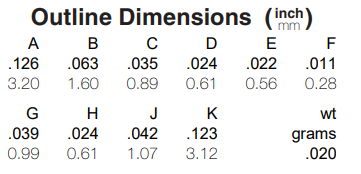

尺寸图
