HFCN-1200+陶瓷滤波器的规格参数、特性应用及尺寸图

2025/2/7 13:31:48

浏览次数: 29

HFCN-1200+是Mini-Circuits的一款陶瓷HPF，最少7节，最多7节，中心或截止频率（fo/fc）为1180MHz，符合ROHS标准，陶瓷密封，外壳FV1206，4针。

规格参数

频率:1.22 GHz to 4.6 GHz

带宽:3280 MHz

阻抗:50 Ohms

端接类型:SMD/SMT

封装 / 箱体:1206 (3216 metric)

最小工作温度:- 55 C

最大工作温度:+ 100 C

封装:Reel

封装:Cut Tape

封装:MouseReel

商标:Mini-Circuits

介入损耗:1.62 dB

点击购买：HFCN-1200+

特性

成本低

尺寸小

7节

温度稳定

LTCC结构

出色的功率处理能力，7W

密封

应用

次谐波抑制

发射器/接收器

实验室使用

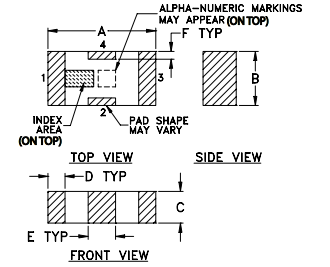

尺寸图
