SMIQ-263H+射频混合器的规格参数、特性应用及尺寸图

2025/2/7 13:44:29
浏览次数: 4

SMIQ-263H+是一种使用GaAs HBT技术制造的无源、宽带、同相/正交（I/Q）混频器。SMIQ-263H+可用作发射机应用的单边带上变频器或接收机应用的镜像抑制混频器。SMIQ-263H+非常适合需要固有抑制图像信号和杂散混频产物的宽带频率转换应用。

SMIQ-263H+射频混合器的规格参数、特性应用及尺寸图

混频器覆盖2000至6000 MHz的宽RF和LO频率范围以及DC至3000 MHz的IF频率范围。作为无源混频器，SMIQ-263H+的噪声系数低于有源混频器，为高性能应用提供了卓越的动态范围。混频器采用紧凑的4x4 mm 24导联QFN型封装，无需直流偏压即可运行。

规格参数

射频:2 GHz to 6 GHz

转换损失——最大:13.3 dB

LO频率:2 GHz to 6 GHz

中频:3 GHz

最大工作温度:+ 105 C

最小工作温度:- 55 C

安装风格:SMD/SMT

封装 / 箱体:QFN-24

商标:Mini-Circuits

点击购买：SMIQ-263H+

特性

宽带射频和本振，2000至6000 MHz

宽带中频，直流至3000 MHz

典型图像拒绝。25分贝c

典型的高LO-RF隔离。42分贝

高输入IP3，典型+20 dBm

可用作图像拒绝混合器和SSB转换器

 4x4 mm，24引线QFN型封装

应用

测试和测量设备

回程无线电

卫星通信

雷达、电子战和电子对抗防御系统

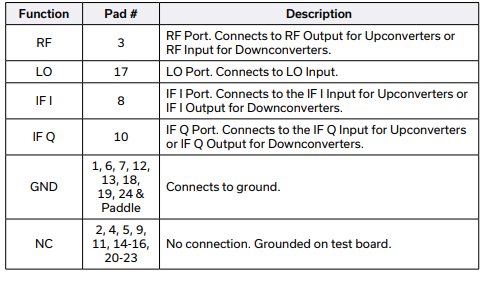

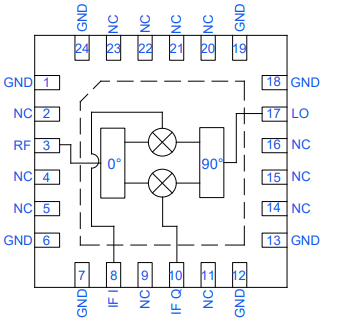

尺寸图

SMIQ-263H+射频混合器的规格参数、特性应用及尺寸图

SMIQ-263H+射频混合器的规格参数、特性应用及尺寸图
