WR15-185R+射频适配器的规格参数、特性及尺寸图

2025/2/7 13:51:54
浏览次数: 5

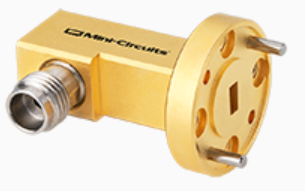

Mini-Circuits的WR15-185R+是一种工作频率为50至70 GHz的波导到同轴适配器。该产品具有WR15波导接口，带有精确的标准UG385/U防翘起法兰，可连接1.85mm内螺纹同轴连接器。WR15-185R+采用铝合金结构和镀金表面，以确保可重复的射频性能。这种直角适配器在研发、空中（OTA）毫米波测试实验室以及V波段通信和卫星通信系统中都有应用。安装螺钉也包含在其中。

WR15-185R+射频适配器的规格参数、特性及尺寸图

规格参数

侧1射频系列:1.85 mm

侧1性别:Female

侧1极性:Normal

侧2射频系列:FL

侧2极性:Normal

最大频率:70 GHz

阻抗:50 Ohms

侧1体类型:Standard

侧2体类型:Flange

适配器类型:Waveguide to Coaxial

VSWR:1.1:1

封装:Tray

商标:Mini-Circuits

频率范围:50 GHz to 70 GHz

最小频率:50 GHz

方向:Right Angle

点击购买：WR15-185R+

特性

V频段，50-70GHz

低插入损耗，典型值为0.4 dB。

出色的驻波比，1.1:1典型值。

紧凑的直角设计

精密UG385/U防翘起波导法兰

1.85毫米母连接器

尺寸图
