WR12-10R+射频适配器的规格参数、特性及尺寸图

2025/2/7 14:00:00
浏览次数: 5

Mini-Circuits的WR12-10R+是一种波导到同轴适配器，工作频率为60至90 GHz。该产品具有WR12波导接口，带有精确的标准UG387/U防翘起法兰，连接到1.0mm内螺纹同轴连接器。WR12-10R+采用铝合金结构和镀金表面，以确保可重复的射频性能。这种直角适配器在研发、空中（OTA）毫米波测试实验室以及E波段通信和卫星通信系统中都有应用。

WR12-10R+射频适配器的规格参数、特性及尺寸图

规格参数

侧1射频系列:1 mm

侧1性别:Female

侧1极性:Normal

侧2射频系列:FL

侧2极性:Normal

最大频率:90 GHz

阻抗:50 Ohms

侧1体类型:Standard

侧2体类型:Flange

系列:ZXF94

适配器类型:Waveguide to Coaxial

VSWR:1.2:1

封装:Tray

商标:Mini-Circuits

频率范围:60 GHz to 90 GHz

最小频率:60 GHz

方向:Right Angle

点击购买：WR12-10R+

特性

全E频段，60-90GHz

插入损耗低，典型值0.6 dB。

出色的驻波比，1.2:1典型值。

紧凑的直角设计

精密UG387/U防翘起波导法兰

1.0 mm母连接器

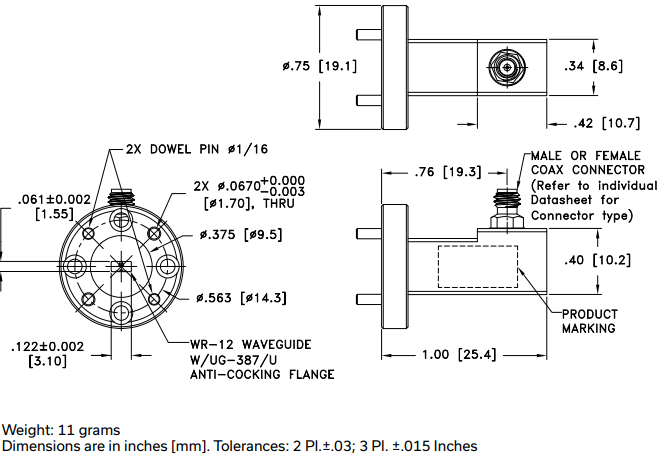

尺寸图

WR12-10R+射频适配器的规格参数、特性及尺寸图
