WR10-10R+射频适配器的规格参数、特性及尺寸图

2025/2/7 14:03:23
浏览次数: 5

Mini-Circuits的WR10-10R+是一种波导到同轴适配器，工作频率为75至110 GHz。该产品具有WR10波导接口，带有精确的标准UG387/U防翘起法兰，连接到1.0mm内螺纹同轴连接器。WR10-10R+采用铝合金结构和镀金表面，以确保可重复的射频性能。这种直角适配器在研发、空中（OTA）毫米波测试实验室以及W波段通信和卫星通信系统中都有应用。

规格参数

侧1射频系列:1 mm

侧1性别:Female

侧1极性:Normal

侧2射频系列:FL

侧2极性:Normal

最大频率:110 GHz

阻抗:50 Ohms

侧1体类型:Standard

侧2体类型:Flange

系列:ZXF93

适配器类型:Waveguide to Coaxial

VSWR:1.2:1

封装:Tray

商标:Mini-Circuits

频率范围:75 GHz to 110 GHz

最小频率:75 GHz

方向:Right Angle

点击购买：WR10-10R+

特性

全W波段，75-110GHz

低插入损耗，0.7 dB典型值。

出色的驻波比，1.2:1典型值。

紧凑的直角设计

精密UG387/U防翘起波导法兰

1.0 mm母连接器

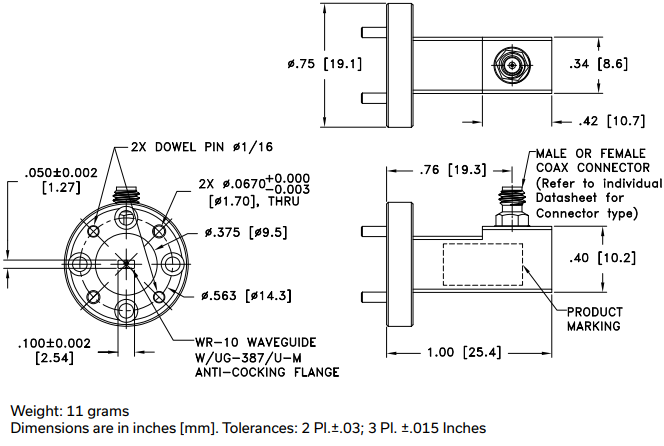

尺寸图

WR10-10R+射频适配器的规格参数、特性及尺寸图
