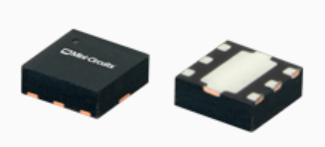

PMA1-14LN+射频放大器的规格参数、特性应用及尺寸图

2025/2/8 13:21:49

浏览次数: 46

PMA1-14LN+是一款基于pHEMT的低噪声MMIC放大器，具有高IP3和平坦增益。该放大器的工作频率为0.05至10 GHz，具有高动态范围，典型的噪声系数为1.1 dB，增益为22 dB，P1dB为+21.5 dBm，OIP3为+28.8 dBm。这种性能组合使其成为敏感的高动态范围接收器应用的理想选择。PMA1-14LN+由单个+6 V电源供电，与50Ω匹配良好，采用非常小、低剖面的1.5x1.5 mm QFN式封装，易于集成到密集的电路板布局中。

PMA1-14LN+射频放大器的规格参数、特性应用及尺寸图

规格参数

工作频率:50 MHz to 10 GHz

工作电源电压:6 V

工作电源电流:61 mA

增益:21.1 dB

NF—噪声系数:1.8 dB

P1dB - 压缩点:21.5 dBm

OIP3 - 三阶截点:28.8 dBm

最小工作温度:- 45 C

最大工作温度:+ 85 C

系列:PMA1

商标:Mini-Circuits

输入返回损失:20 dB

隔离分贝:27 dB

通道数量:1 Channel

Pd-功率耗散:1.18 W

产品类型:RF Amplifier

点击购买：PMA1-14LN+

特性

典型低噪声系数。1.1分贝

高OIP3，典型+28.8 dBm

典型高P1dB+21.5 dBm

单电源电压，61 mA时为+6 V

1.5x1.5 mm 6引线QFN型封装

应用

测试和测量设备

5G MIMO和回程无线电

卫星通信

雷达、电子战和电子对抗防御系统

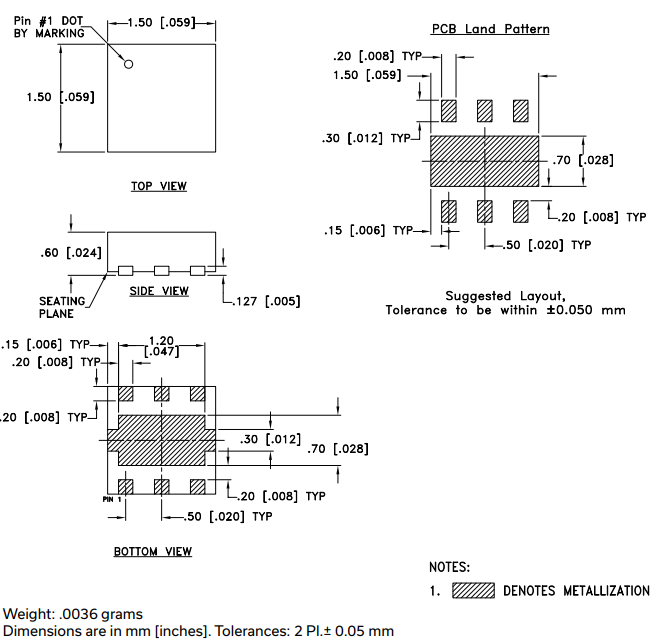

尺寸图

上一篇：TCP-2-23-75X+合路器的特性应用及尺寸图下一篇：ZVBP-3500-S+滤波器的规格参数、特性应用及尺寸图

在线留言询价

品牌

型号

数量

联系人

联系电话

邮箱

备注

在线咨询

推荐阅读

43045-0200 双排直角通孔针座板对线供电的简述及参数信息

点击次数: 2

2026-11-06

Molex 43045-0200 是 Micro-Fit 3.0 系列的 2 位双排直角通孔针座，镀锡，带卡入式 PCB 锁，适合小功率线对板连接。与垂直针座不同，43045-0200 采用直角通孔结构，并带有卡入式塑料 PCB 锁，能在焊接前提供较好的 PCB 保持力，适合需要侧向出线或高度受限的板级设计。参数信息品牌Molex / 莫仕型号43045-0200 / 0430450200系列Micro-Fit 3.0类型PCB 针座 / Header位数2 位排数双排间距3.00mm安装方式通孔，直角，焊接触点材料黄铜触点镀层配合区与端接区均为镀锡，约 2.5μm阻燃等级UL94V-0典型应用工控主板小功率供电LED 驱动与电源模块家电控制板内部连接通信设备子板接口医疗设备小型电源连接测试仪器线对板连接
53261-0271 直角卧贴 SMT 针座信号连接器简述及参数信息

点击次数: 3

2026-11-06

Molex 53261-0271 是 PicoBlade 系列的 2 位单排直角 SMT 针座，间距 1.25mm，常用于小型化消费电子、汽车电子和工控设备的线对板连接。这个系列以小间距、高密度、带摩擦锁为特点，适合空间受限的板级连接。参数信息品牌Molex / 莫仕型号53261-0271 / 0532610271系列PicoBlade类型PCB 针座 / Header位数2 位排数单排间距1.25mm安装方式SMT 表面贴装，直角卧贴触点材料磷青铜触点镀层镀锡典型应用消费电子：智能穿戴、蓝牙耳机、小家电汽车电子：车载传感器、车内氛围灯、车身控制模块工控设备：小型控制器、传感器模块医疗设备：便携式仪器、监护设备电池连接：小型锂电池模组
39-00-0040 Molex 公端压接端子支持双线并压简述

点击次数: 2

2026-11-06

Molex 39-00-0040 是 Mini-Fit Jr. / 5558 系列的公端压接端子，适用于 18–24 AWG 线束，常用于中大功率线对板、线对线电源连接。它需要压接到线缆上，再装入 Mini-Fit Jr. 壳体中使用。这个系列采用 4.20mm 间距，属于 Molex 经典的电源连接器方案，适合需要较高电流、可靠锁扣和防呆结构的板级供电设计。参数信息品牌Molex / 莫仕型号39000040 / 0039000040系列Mini-Fit Jr. / 5558类型公端压接端子 / Pin Contact线规18–24 AWG，约 0.2–0.8 mm²触点材料黄铜触点镀层镀锡端接方式压接包装卷带，常见 4000pcs/卷工作温度-40℃ ~ +105℃额定电压最高 600V典型应用PC 电源、服务器电源工控主板供电LED 驱动电源家电控制板UPS 与储能设备通信设备内部线对板连接
Molex 53398-0471 单排垂直 SMT 针座的简述及参数信息

点击次数: 2

2026-11-06

Molex 53398-0471 是 PicoBlade 系列的 4 位单排垂直 SMT 针座，间距 1.25mm，常用于小型化消费电子、汽车电子和工控设备的线对板连接。这个系列以小间距、高密度、带摩擦锁为特点，适合空间受限的板级连接。参数信息品牌Molex / 莫仕型号53398-0471 / 0533980471系列PicoBlade类型PCB 针座 / Header位数4 位排数单排间距1.25mm安装方式SMT 表面贴装，垂直安装触点材料磷青铜触点镀层镀锡额定电流1A / 触点额定电压125V AC/DC工作温度-40℃ ~ +85℃典型应用消费电子：智能穿戴、蓝牙耳机、小家电汽车电子：车载传感器、车内氛围灯、车身控制模块工控设备：小型控制器、传感器模块医疗设备：便携式仪器、监护设备电池连接：小型锂电池模组
53398-0271 Molex 1.25mm 单排垂直 SMT 针座的简述及参数信息

点击次数: 3

2026-11-06

Molex 53398-0271 是 PicoBlade 系列的 2 位单排垂直 SMT 针座，间距 1.25mm，常用于小型化消费电子、汽车电子和工控设备的线对板连接。这个系列以小间距、高密度、带摩擦锁为特点，适合空间受限的板级连接。参数信息品牌Molex / 莫仕型号53398-0271 / 0533980271系列PicoBlade类型PCB 针座 / Header位数2 位排数单排间距1.25mm安装方式SMT 表面贴装，垂直安装触点材料磷青铜触点镀层镀锡典型应用消费电子：智能穿戴、蓝牙耳机、小家电汽车电子：车载传感器、车内氛围灯、车身控制模块工控设备：小型控制器、传感器模块医疗设备：便携式仪器、监护设备电池连接：小型锂电池、纽扣电池模组

热门分类

品牌排行

热卖产品

关于我们

─── 公众号二维码 ───

兆亿微波商城微信公众号

兆亿微波商城www.rfz1.com是一个家一站式电子元器件采购平台，致力于为广大客户提供高质量、高性能的电子元器件产品。产品覆盖功放器件、射频开关、滤波器、混频器、功分器、耦合器、衰减器、电源芯片、电路板及射频电缆等多个领域，平台主营业务涵盖电子元器件现货销售、BOM配单及提供产品配套资料等，为客户提供一站式供应链采购服务。

品质 • 正品行货购物无忧
低价 • 普惠实价帮您省钱
速达 • 专业配送按时按需

扫一扫官方微信

Copyright ©2020 - 2021 兆亿微波科技有限公司

京ICP备2020039586号

X

1

QQ设置

购物车

购物车

3

SKYPE 设置

4

阿里旺旺设置

5

电话号码管理

010-82888379

6

二维码管理

微信询价

微信询价

返回顶部

展开
