TCM1.5-63WX+射频变压器的规格参数、特性应用及尺寸图

2025/2/8 13:43:59

浏览次数: 7

Mini-Circuits的TCM1.5-63WX+是一种表面贴装、传输线、铁芯和电线变压器，覆盖非常宽的频率范围，从200到6000 MHz不等，从100到6000 MHz可用。该变压器提供1:1.5的阻抗比，具有低插入损耗、出色的平坦度以及低相位和幅度不平衡。

采用6芯塑料基座上的芯线结构，镍端接表面镀锡。该装置尺寸为0.16英寸x 0.15英寸x 0.16英寸，适用于密集的电路板布局。它还集成了Mini-Circuits的Top Hat®功能，可实现更快、更准确的拾取和放置组装，并易于进行目视检查。

规格参数

端接类型:SMD/SMT

频率范围:200 MHz to 6 GHz

最小工作温度:- 40 C

最大工作温度:+ 85 C

长度:3.81 mm

宽度:3.81 mm

高度:4.06 mm

系列:TCM1.5

封装:Reel

商标:Mini-Circuits

工作温度范围:- 40 C to + 85 C

功率额定值:200 mW

点击购买：TCM1.5-63WX+

特性

超宽带200–6000 MHz

一个型号覆盖所有电信频段

可水洗

应用

差分调制器/解调器和有源混频器

宽带推挽放大器

LTE、蜂窝、PCS、UMTS、Wi-Fi、WiMAX

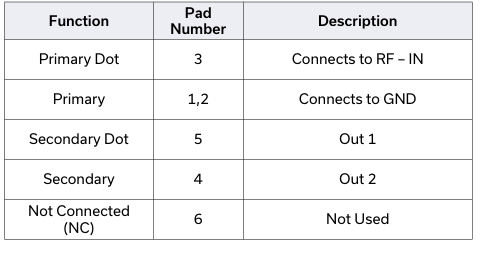

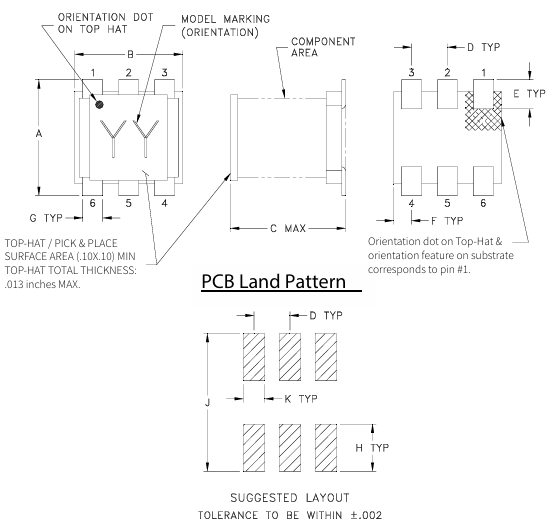

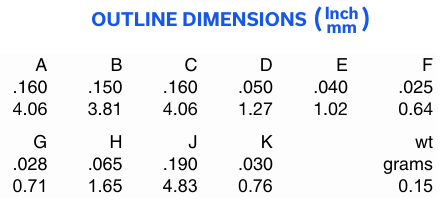

尺寸图
