Z4BT-2R15GW+偏置器的规格参数、特性应用及尺寸图

2025/2/8 14:02:04
浏览次数: 3

Mini-Circuits的Z4BT-2R15GW+是偏置三通和双工器的组合，旨在支持L-B和通信应用。Z4BT-2R15GW+非常适合卫星通信安装，它将宽带、平坦响应偏置T型管性能与附加功能相结合，在一个紧凑的设计中注入100MHz参考时钟。Z4BT-2R15GW+内置于坚固的屏蔽外壳中，所有端口均配备SMA、BNC母头连接器。

Z4BT-2R15GW+非常适合为卫星上变频器和LNB供电，其中IF、DC和100MHz时钟参考都注入到单根同轴电缆上。

Z4BT-2R15GW+偏置器的规格参数、特性应用及尺寸图

规格参数

产品类型:Signal Conditioning

产品:Diplexers

频率:2.15 GHz

频率范围:10 MHz to 100 MHz, 950 MHz to 2.15 GHz

电压额定值:48 V

阻抗:50 Ohms

端接类型:SMA

最小工作温度:- 40 C

最大工作温度:+ 85 C

系列:Z4BT

封装:Tray

商标:Mini-Circuits

介入损耗:0.7 dB

点击购买：Z4BT-2R15GW+

特性

集成多功能L波段+直流偏置三通+公共参考注入

DC直通：2A，48V

低插入损耗，典型值为0.5 dB

隔离良好，典型值为50 dB

应用

卫星通信

无线基础设施

医疗设备

测试配件

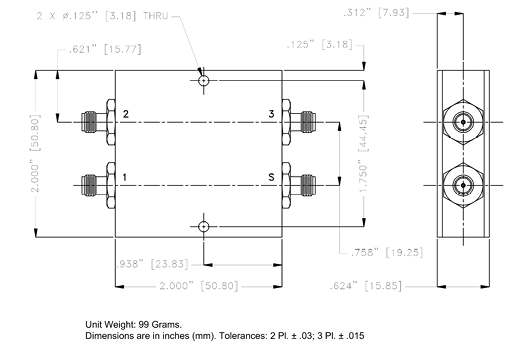

尺寸图

Z4BT-2R15GW+偏置器的规格参数、特性应用及尺寸图
