ZX60-223LPN+宽带放大器的规格参数、特性应用及尺寸图

2025/2/8 14:12:36
浏览次数: 15

Mini Circuits的ZX60-223LPN+是一款超宽带放大器，采用GaAs HBT（Mini Circuits LVA-273-PN+），可提供极低的附加相位噪声，并在宽频范围内提供出色的增益。采用坚固、紧凑的一体式外壳（0.74 x 0.75 x 0.46英寸），带有SMA连接器，使其成为恶劣操作条件和拥挤系统布局的理想选择。

ZX60-223LPN+宽带放大器的规格参数、特性应用及尺寸图

规格参数

工作频率:10 MHz to 22 GHz

工作电源电压:5.9 V to 9 V

增益:17 dB

NF—噪声系数:5.5 dB

类型:Low Noise Amplifiers

安装风格:Screw

技术:GaAs

P1dB - 压缩点:18 dBm

OIP3 - 三阶截点:27 dBm

最小工作温度:- 40 C

最大工作温度:+ 85 C

商标:Mini-Circuits

输入返回损失:15 dB

通道数量:1 Channel

Pd-功率耗散:1.3 W

产品类型:RF Amplifier

点击购买：ZX60-223LPN+

特性

超宽带性能

增益，典型值16dB。

输出P1dB，典型值+18dBm。

输出OIP3，典型值+27 dBm。

内部电压调节和反向电压保护

超低加性相位噪声，典型-10 kHz偏移时为172 dBc/Hz

应用

测试和测量设备

雷达、电子战和电子对抗防御系统

5G MIMO和回程无线电系统

信号分配网络

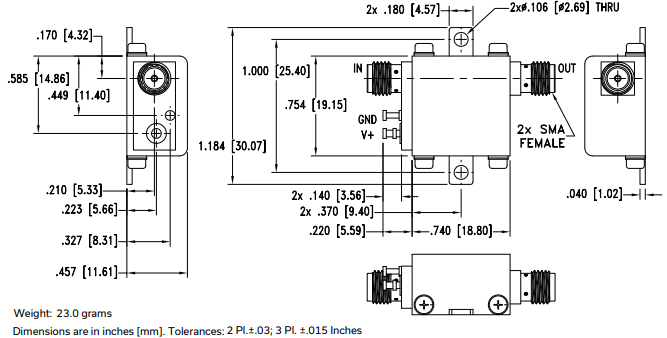

尺寸图
