ZX60-43LPN+宽带放大器的规格参数、特性应用及尺寸图

2025/2/8 14:20:55
浏览次数: 12

Mini-Circuits的ZX60-43LPN+采用宽带放大器，该放大器采用InGaP HBT技术制造，可提供低附加相位噪声，并在宽频范围内提供出色的增益。此外，ZX60-43LPN+具有中等输出功率和高线性度，可支持需要高性能的广泛应用。采用坚固、紧凑的一体式外壳（0.74 x 0.75 x 0.46英寸），带有SMA连接器，使其成为恶劣操作条件和拥挤系统布局的理想选择。

ZX60-43LPN+宽带放大器的规格参数、特性应用及尺寸图

规格参数

工作频率:500 kHz to 4 GHz

工作电源电压:5.9 V to 9 V

工作电源电流:120 mA

增益:23 dB

类型:Low Noise Amplifiers

安装风格:Screw

技术:InGaP

P1dB - 压缩点:21 dBm

OIP3 - 三阶截点:34 dBm

最小工作温度:- 40 C

最大工作温度:+ 85 C

商标:Mini-Circuits

输入返回损失:18 dB

通道数量:1 Channel

Pd-功率耗散:1.4 W

产品类型:RF Amplifier

点击购买：ZX60-43LPN+

特性

宽带，0.5至4000 MHz

输出功率，+21 dBm典型值。

内部电压调节和反向电压保护

典型低加性相位噪声-10 KHz偏移时为167 dBc/Hz

应用

微波点对点无线电

军事电子战和雷达

卫星系统

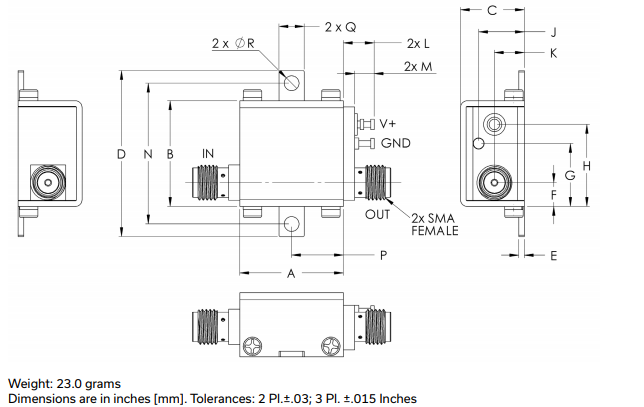

尺寸图

ZX60-43LPN+宽带放大器的规格参数、特性应用及尺寸图
