BAT-0+固定衰减器的规格参数、特性应用及详细尺寸
2025/2/10 14:13:45
浏览次数:
30
BAT-0+是一种宽带、双向、0 dB固定衰减器，采用高度可靠和可重复的GaAs半导体工艺制造。该型号工作在直流至60 GHz，适合用作直通线，可以在PCB上与任何其他BAT衰减值互换。该型号可以处理高达2 W的输入功率，使其成为测试与测量、卫星通信、雷达、电子战、ECM防御系统、电信基础设施和5G等广泛应用的理想选择。
规格参数
衰减:0.52 dB
最大频率:60 GHz
阻抗:50 Ohms
通道数量:1 Channel
商标:Mini-Circuits
最大衰减:1.3 dB
最大工作温度:+ 105 C
最小工作温度:- 45 C
安装风格:SMD/SMT
封装:Reel
封装:Cut Tape
封装:MouseReel
功率额定值:2 W
点击购买：BAT-0+
特性
宽带，直流至60 GHz
高功率处理，2 W
典型的出色回波损耗。20分贝
1.5x1.5 mm，6引线QFN型封装
应用
测试和测量设备
卫星通信
雷达、电子战和电子对抗防御系统
电信基础设施
5G低于6 GHz和毫米波

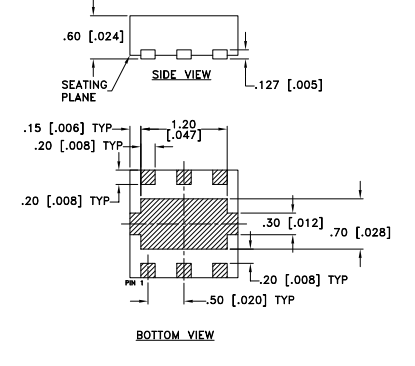

尺寸图
