ADM6316BX46ARJZ-R7监控电路IC的规格参数、特性应用及引脚图

2025/2/11 13:34:45
浏览次数: 6

ADM6316为电源监控电路，用来监控微处理器系统的电源电压和代码执行完整性。片内看门狗定时器不仅能提供上电复位信号，若微处理器未能在预设超时周期内发出选通脉冲，还能复位微处理器。复位信号也可以由外部按钮，通过手动复位输入引脚置位。

ADM6316BX46ARJZ-R7监控电路IC的规格参数、特性应用及引脚图

提供26种复位阈值选项，在2.5 V至5 V范围内，以100 mV递增。另外还有四个复位超时选项：1 ms、20 ms、140 ms和1120 ms（最小值），以及四个看门狗超时选项：6.3 ms、102 ms、1600 ms和25.6 s（典型值）。

ADM6316采用5引脚SOT-23封装，功耗典型值仅为3 μA，适用于低功耗、便携式应用。

规格参数

安装风格:SMD/SMT

封装 / 箱体:SOT-23-5

阈值电压:4.63 V

被监测输入数:1 Input

输出类型:Push-Pull

人工复位:Manual Reset

看门狗计时器:Watchdog

电池备用开关:No Backup

重置延迟时间:28 ms

电源电压-最大:5.5 V

最小工作温度:- 40 C

最大工作温度:+ 85 C

准确性:2.5 %

封装:Reel

封装:Cut Tape

封装:MouseReel

商标:Analog Devices

芯片启用信号:No Chip Enable

高度:1.15 mm

长度:2.9 mm

工作电源电流:20 uA

过电压阈值:4.699 V

功率失效检测:No

电源电压-最小:1 V

欠电压阈值:4.561 V

宽度:1.6 mm

单位重量:6.300 mg

特性

• 26种复位阈值选项

• 2.5 V至5 V（以100 mV递增）

• 4个复位超时选项

• 1 ms, 20 ms, 140 ms, 1120 ms（最小值）

• 4种看门狗超时选项

• 6.3 ms, 102 ms, 1600 ms, 25.6 s（典型值）

• 手动复位输入

• 复位输出级

• 推挽低电平有效

• 开漏低电平有效

• 推挽高电平有效

应用

• 微处理器系统

• 计算机和控制器

• 智能仪器

• 便携式设备

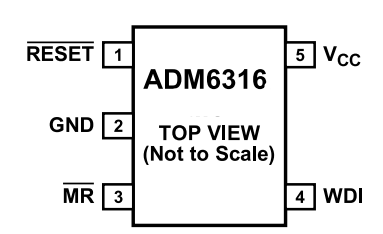

引脚图

ADM6316BX46ARJZ-R7监控电路IC的规格参数、特性应用及引脚图
