BAT-6+固定衰减器的规格参数、特性应用及尺寸图

2025/2/11 13:51:00
浏览次数: 47

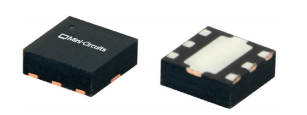

BAT-6+是一种宽带、双向、吸收式固定衰减器，采用高度可靠和可重复的GaAs半导体工艺制造。该型号在直流至60 GHz范围内运行，实现了出色的衰减精度和平坦度，同时在整个频带内保持了出色的回波损耗。该型号可以处理高达1.3 W的输入功率，使其成为测试与测量、卫星通信、雷达、电子战、ECM防御系统、电信基础设施和5G等广泛应用的理想选择。

BAT-6+固定衰减器的规格参数、特性应用及尺寸图

规格参数

封装 / 箱体:QFN-6

衰减:6.1 dB

最大频率:60 GHz

阻抗:50 Ohms

通道数量:1 Channel

商标:Mini-Circuits

最大衰减:6.9 dB

最大工作温度:+ 105 C

最小工作温度:- 45 C

安装风格:SMD/SMT

封装:Reel

封装:Cut Tape

功率额定值:1.3 W

典型衰减: 6.1 dB

点击购买：BAT-6+

特性

宽带，直流至60 GHz

高功率处理，1.3 W

典型的出色回波损耗。26分贝

1.5x1.5 mm，6引线QFN型封装

应用

测试和测量设备

卫星通信

雷达、电子战和电子对抗防御系统

电信基础设施

5G低于6 GHz和毫米波

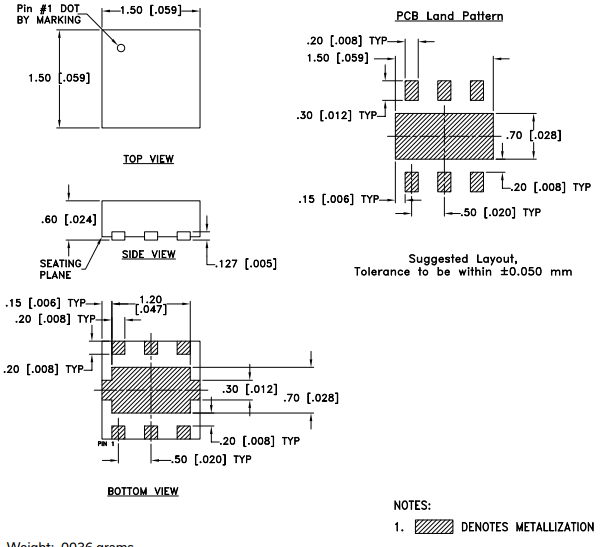

尺寸图

BAT-6+固定衰减器的规格参数、特性应用及尺寸图BAT-6+固定衰减器的规格参数、特性应用及尺寸图

BAT-6+固定衰减器的规格参数、特性应用及尺寸图
