LTM4638IY#PBF开关稳压器的规格参数、特性应用及引脚配置

2025/2/12 11:34:02
浏览次数: 9

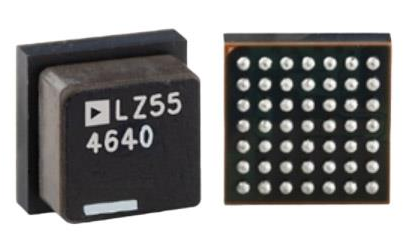

LTM4638 是一款完整的 15A 降压型开关模式 µModule (电源模块) 稳压器，其采用纤巧型 6.25mm × 6.25mm × 5.02mm BGA 封装。封装中内置了开关控制器、功率 FET、电感器和支持组件。LTM4638 的工作输入电压范围为 3.1V 至 20V，支持 0.6V 至 5.5V 的输出电压范围 (该范围由单个外部电阻器设定)。它的高效率设计可提供高达 15A 的连续输出电流。只需大容量的输入和输出电容器。

LTM4638IY#PBF开关稳压器的规格参数、特性应用及引脚配置

LTM4638 支持可选的不连续模式操作和用于电源轨排序的输出电压跟踪功能。该器件的高开关频率和电流模式控制可针对电压和负载变化实现非常快的瞬态响应，并不会牺牲稳定性。故障保护功能包括过压、过流和过热保护。

规格参数

安装风格:SMD/SMT

封装 / 箱体:BGA-49

拓扑结构:Buck

输出电压:600 mV to 5.5 V

输出电流:15 A

输出端数量:1 Output

输入电压 - 最小值:3.1 V

输入电压 - 最大值:20 V

静态电流:100 mA

开关频率:600 kHz

最小工作温度:- 40 C

最大工作温度:+ 125 C

输入电压:3.1 V to 20 V

负载调节:0.5 %

湿度敏感性:Yes

工作电源电流:2.3 A

单位重量:3.680 g

特性

• 在 <1cm2（单面 PCB）或 0.5cm2（双面 PCB）的空间内提供完整的解决方案

• 6.25mm × 6.25mm × 5.02mm BGA 封装

• 宽输入电压范围：3.1V 至 20V

• 0.6V 至 5.5V 输出电压

• 15A 直流输出电流

• 整个线路、负载和温度范围内的最大总直流输出电压误差为 ±1.5%

• 差分远程感应放大器

应用

• 电信、数据通信、网络和工业设备

• 医疗诊断设备

• 数据存储机架单元和板卡

• 测试和调试系统

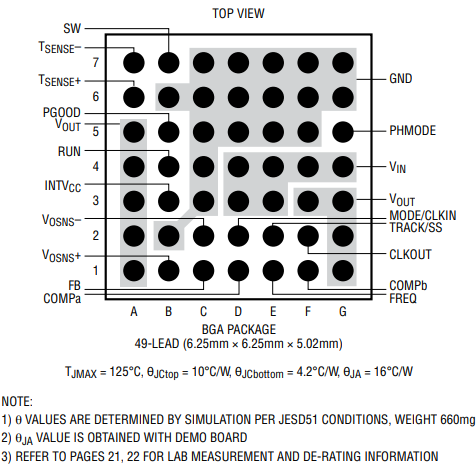

引脚配置

LTM4638IY#PBF开关稳压器的规格参数、特性应用及引脚配置
