意法半导体新推出一款创新的非接触式近场通信 (NFC) 技术应用开发套件。这款开发套件包含意法半导体新推出的ST25R200读写芯片，让NFC技术的应用创新变得更加简单容易。意法半导体新一代NFC收发器芯片ST25R200整合设计，确保无线连接信号强而且纯净，低功耗和功率控制功能保证信号连接质量，辅助电源管理提高能效。

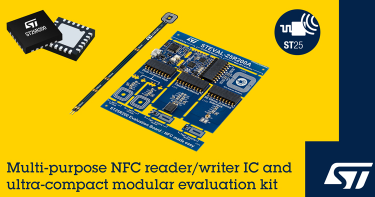

STEVAL-25R200SA读取器评估套件包含一块可直接上电使用的尺寸很小的ST25R200主板和多套天线，方便用户尝试设计单天线、双天线和柔性天线系统，还配有 一个50 欧姆天线接口和可编程标签。
这款模块化套件有助于快速构建产品概念验证模型，演示便捷的近距离无线通信技术在设备配对、设置配置或产品验证品牌保护应用中的性能表现。套件的主板和天线都通过了NFC认证，适用于工业、消费和健康等各种产品，例如，医疗设备、电动工具、家用电器、游戏机、个人保健仪器。
意法半导体 NFC标签和读取器业务部经理 Patrick Sohn 表示：“ST25R200专为 NFC技术开发经验不足的开发者设计，目的就是简化应用设计流程。芯片具有较高的性价比，扩大了设计安全裕度，STEVAL-25R200SA评估套件提供了大量现成的天线配置。”
ST25R200 NFC读取器配备意法半导体的噪声抑制接收器 (NSR)，确保接收器具有很强的抗干扰能力，即使芯片靠近噪声源，例如，同一设备中的 LCD 面板，接收性能也不会受到影响。接收电路还配备的模拟前端 (AFE)、标准 NFC-A/B (ISO 14443A/B) 数据组帧模块和 NFC-V (ISO 15693) 数据组帧模块。
读取器还内置升级的低功耗卡检测 (LPCD) 功能，可以简化系统唤醒过程，确保用户体验顺畅无缝。1.2W 发射器具有动态功率输出 (DPO) 控制功能，可调整场强和过冲/欠冲保护电压，确保在整个数据交换过程中保持稳定的信号连接。
该读取器的电源电压和外设 I/O 电压范围是 2.7V 至 5.5V ，工作温度范围是-40°C 至 85°C。多种工作模式协助电源管理功能进一步提高芯片能效，将电流降至最低1µA，延长电池供电设备的续航时间。在复位模式下，该芯片仅消耗 0.1µA的电流。
