ZT-314D适配器的特性应用及尺寸图

2025/2/13 13:52:28
浏览次数: 5

Mini-Circuits面板安装结构可在复杂的大容量测试设置中对电缆线路和连接进行干净、有序的管理。多个连接器适配器、功率分配器、定向耦合器和其他重要的射频组件和测试配件可以有效地集成在测试系统中。可根据要求提供自定义配置。

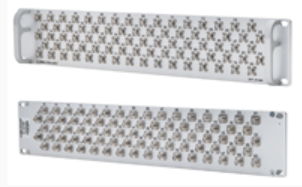

ZT-314D适配器的特性应用及尺寸图

ZT-314D将80个宽带适配器集成到一个紧凑的面板上，只需要2U的机架空间，前后都有SMA母连接器。

特性

机架式连接器接线板

2U机架空间中的80 x SMA适配器

极好的回波损耗

平坦的频率响应

点击购买：ZT-314D

应用

生产测试设置

量子计算

电缆线路的简化

射频电缆和设备的互连

尺寸图

ZT-314D适配器的特性应用及尺寸图
