PMA5-83-LV+功率放大器的规格参数、特性应用及尺寸图
2025/2/13 14:03:49
浏览次数:
11
PMA5-83-LV+是一款GaAs MMIC分布式功率放大器，工作频率为0.01至10 GHz。放大器提供12.9 dB的增益，+31.2 dBm的饱和输出功率，并实现+40.8 dBm的输出IP3，同时在低+8 V电源下工作，消耗400 mA的静态电流。此外，它内部匹配50欧姆，采用5x5毫米32引脚QFN型封装。这些特性使其非常适合需要高工作输出功率的宽带测试仪器和防御系统，同时保持非常低的失真特性。
规格参数
工作频率:10 GHz to 100 GHz
工作电源电压:2 V to 4 V
工作电源电流:400 mA
增益:11.2 dB
NF—噪声系数:3.9 dB
类型:Driver Amplifiers
安装风格:SMD/SMT
封装 / 箱体:QFN-24
P1dB - 压缩点:26.8 dBm
OIP3 - 三阶截点:36.9 dBm
最小工作温度:- 45 C
最大工作温度:+ 85 C
封装:Cut Tape
商标:Mini-Circuits
产品类型:RF Amplifier
点击购买：PMA5-83-LV+
特性
P1dB，典型值+28.7 dBm
PSAT，典型+31.2 dBm
典型低噪声系数。2.6分贝
高OIP3，典型+40.8 dBm
低电源电压+8V，400mA
5x5 mm 32引线QFN型封装
应用
测试和测量设备
雷达、电子战和电子对抗防御系统
5G Sub6，MIMO无线基础设施系统
微波无线电和甚小口径终端

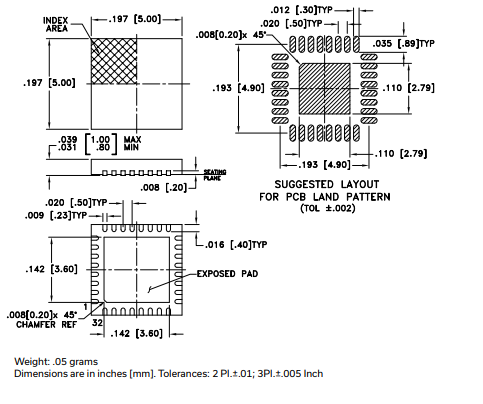

尺寸图
