LFCN-180+陶瓷滤波器的规格参数、特性应用及尺寸图

2025/2/14 13:26:00

浏览次数: 23

LFCN-180+是Mini-Circuits的一款陶瓷LPF，最小7段，最大7段，中心或截止频率（fo/fc）为270MHz，CASE FV1206，4 PIN。

规格参数

产品:Low Pass Filters

频率:DC to 180 MHz

阻抗:50 Ohms

端接类型:SMD/SMT

封装 / 箱体:1206 (3216 metric)

最小工作温度:- 55 C

最大工作温度:+ 100 C

系列:LFCN

封装:Reel

封装:Cut Tape

商标:Mini-Circuits

介入损耗:1 dB

点击购买：LFCN-180+

特性

出色的功率处理能力，8W

尺寸小

7节

温度稳定

密封

LTCC结构

应用

谐波抑制

VHF/UHF发射机/接收机

实验室使用

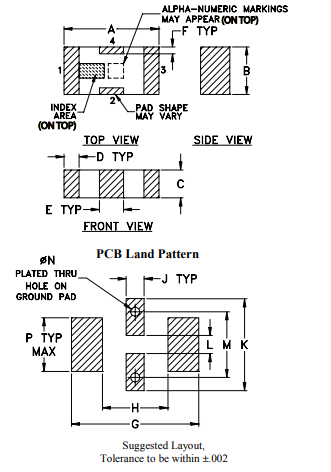

尺寸图
