LFCN-6000D+陶瓷滤波器的规格参数、特性应用及尺寸图

2025/2/14 13:35:25

浏览次数: 8

LFCN-6000D+是Mini-Circuits的一款陶瓷LPF滤波器，最小7节，最大7节，中心或截止频率（fo/fc）为6800MHz，符合ROHS标准，陶瓷，外壳FV1206，4针。

规格参数

产品:Low Pass Filters

频率:DC to 6000 MHz

阻抗:50 Ohms

端接类型:SMD/SMT

封装 / 箱体:1206 (3216 metric)

最小工作温度:- 55 C

最大工作温度:+ 100 C

商标:Mini-Circuits

介入损耗:1.2 dB

安装:Board Mount

点击购买：LFCN-6000D+

特性

出色的功率处理能力，9W

尺寸小

7节

温度稳定

LTCC结构

应用

谐波抑制

VHF/UHF发射机/接收机

实验室使用

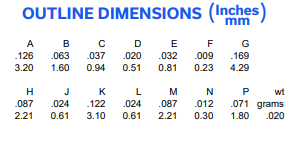

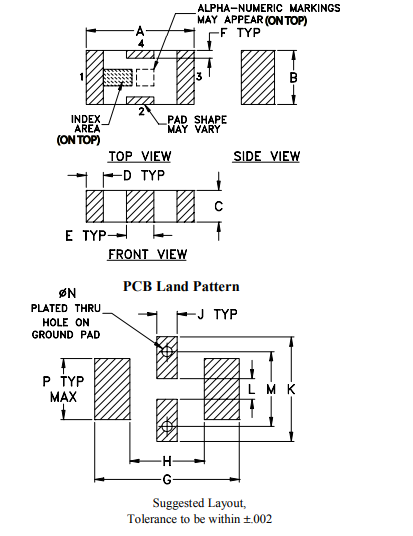

尺寸图
