ZVBP-15R4G-S+带通滤波器的规格参数、特性应用及尺寸图

2025/2/14 14:09:34
浏览次数: 8

Mini-Circuits的ZVBP-15R4G-S+是一种同轴腔滤波器，通过实现具有极高Q值的谐振结构而设计，非常适合窄带、高选择性应用。Mini-Circuits的同轴腔滤波器具有特殊的保护组件，可防止意外失谐，否则需要昂贵的更换或返回工厂进行重新调谐。精密加工允许实现具有小形状因子的腔体滤波器，适用于尺寸至关重要的应用。

ZVBP-15R4G-S+带通滤波器的规格参数、特性应用及尺寸图

规格参数

产品类型:Signal Conditioning

产品:Bandpass Filters

频率:15.4 GHz

频率范围:13.05 MHz to 17.75 GHz

最小工作温度:- 40 C

最大工作温度:+ 85 C

系列:ZVBP

封装:Tray

商标:Mini-Circuits

介入损耗:1.5 dB

点击购买：ZVBP-15R4G-S+

特性

低插入损耗，典型值为1.0 dB。

良好的回波损耗，典型值为17 dB。

高抑制，典型值为90 dB。

阻带高达25 GHz

功率处理15瓦

应用

测试和测量

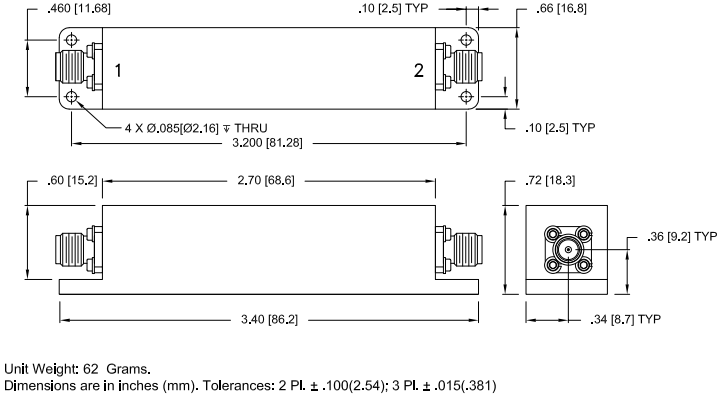

尺寸图

ZVBP-15R4G-S+带通滤波器的规格参数、特性应用及尺寸图
在线留言询价
