LFCG-160+低通滤波器的规格参数、特性应用及尺寸图

2025/2/14 14:24:24
浏览次数: 16

Mini-Circuits的LFCG-160+是一种微型低温共烧陶瓷（LTCC）低通滤波器，具有直流至160 MHz的通带，支持各种应用。由于其坚固的单片结构，该型号在宽带上提供了0.9 dB的典型插入损耗。该滤波器采用0805陶瓷封装，非常适合密集信号链PCB布局，与MMIC尺寸和性能相辅相成。LTCC制造工艺确保了最小的射频性能变化，同时提供了一种非常适合高湿度和高温极端环境的产品。

LFCG-160+低通滤波器的规格参数、特性应用及尺寸图

规格参数

产品:Low Pass Filters

频率:160 MHz

频率范围:DC to 160 MHz

端接类型:SMD/SMT

封装 / 箱体:0805 (2012 metric)

最小工作温度:- 55 C

最大工作温度:+ 125 C

系列:LFCG

封装:Reel

封装:Cut Tape

商标:Mini-Circuits

介入损耗:1.6 dB

点击购买：LFCG-160+

特性

典型插入损耗。0.9分贝

阻带抑制，典型。55分贝

典型通带回波损耗。18分贝

0805表面安装占地面积

功率处理：3.5 W

应用

谐波抑制

VHF/UHF发射机/接收机

测试和测量

电信和宽带无线应用

卫星通信调制解调器

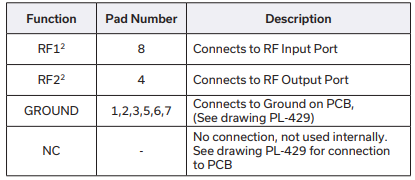

尺寸图

LFCG-160+低通滤波器的规格参数、特性应用及尺寸图

LFCG-160+低通滤波器的规格参数、特性应用及尺寸图
