DBTC-17-5+定向耦合器的规格参数、特性应用及尺寸图

2025/2/17 14:03:55

浏览次数: 1

DBTC-17-5+是Mini-Circuits的一款定向耦合器芯片，其工作频率最小50MHz，最大2000MHz，最大1.6dB插入损耗，符合ROHS标准，微米级，外壳AT790-1，5针。

规格参数

产品:Couplers

频率:2 GHz

阻抗:50 Ohms

端接类型:SMD/SMT

封装 / 箱体:3.81 mm x 3.81 mm x 3.81 mm

最小工作温度:- 40 C

最大工作温度:+ 85 C

系列:DBTC

封装:Reel

封装:Cut Tape

商标:Mini-Circuits

介入损耗:1.1 dB

点击购买：DBTC-17-5+定向耦合器

特性

•非常扁平的联轴器

•超宽带，多倍频程

•温度稳定，LTCC基座

•全焊接结构

•连接引线以提高可焊性

•微型耦合器

•可水洗

应用

•蜂窝

•个人电脑

•DECT/PHS

•GSM

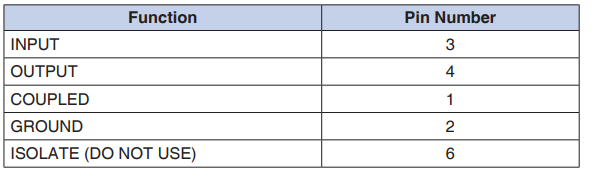

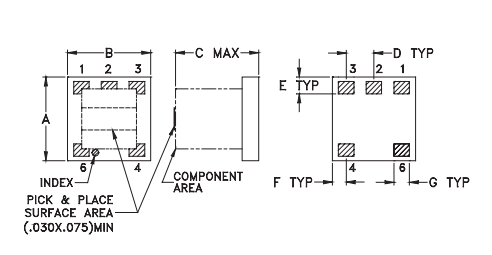

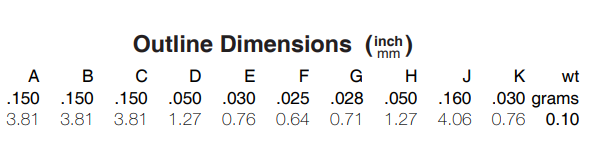

尺寸图
