ADE-11X+双平衡混频器的规格参数、特性应用及尺寸图

2025/2/17 14:16:41

浏览次数: 2

ADE-11X+是Mini-Circuits的一款双平衡混频器芯片，其工作频率最小10MHz，最大2000MHz，最大9.8dB转换损耗，符合ROHS标准，外壳CD542，6针。

规格参数

射频:10 MHz to 2 GHz

转换损失——最大:9.8 dB

LO频率:10 MHz to 2 GHz

中频:5 MHz to 1 GHz

最大工作温度:+ 85 C

最小工作温度:- 40 C

安装风格:SMD/SMT

封装 / 箱体:7.87 mm x 5.59 mm x 2.84 mm

商标:Mini-Circuits

OIP3 - 三阶截点:9 dBm

封装:Reel

封装:Cut Tape

点击购买：ADE-11X+

特性

•转换损耗低，典型值为7.1 dB

•出色的L-R隔离，典型值为36 dBL-I隔离，典型值为37 dB

•低调的包装

•可水洗

应用

•蜂窝

•PCN

•甚高频和超高频

•通信接收器和发射器

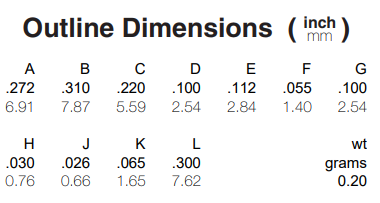

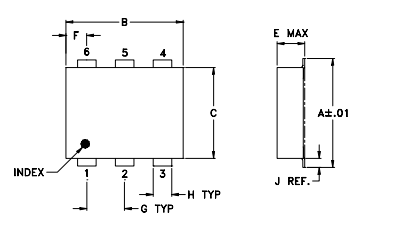

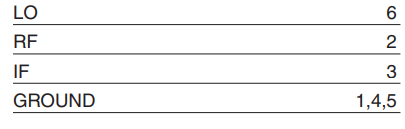

尺寸图
