​NCS1-422+射频变压器的规格参数、特性应用及尺寸图

2025/2/17 14:33:37
浏览次数: 10

NCS1-422+是Mini-Circuits的一款射频变压器芯片，最小截止频率为最小3300MHz，最大4000MHz，符合ROHS标准。

NCS1-422+射频变压器的规格参数、特性应用及尺寸图

规格参数

产品类型:Signal Conditioning

产品:Baluns

频率:3.65 GHz

带宽:700 MHz

阻抗:50 Ohms

端接类型:SMD/SMT

封装 / 箱体:0805 (2012 metric)

最小工作温度:- 40 C

最大工作温度:+ 85 C

系列:NCS1

封装:Reel

封装:Cut Tape

商标:Mini-Circuits

介入损耗:1 dB

安装:Board Mount

点击购买：NCS1-422+

特性

宽带，3300至4000 MHz

低相位不平衡，4度，振幅不平衡，典型值为0.4 dB。

微型尺寸，0.079英寸x0.049英寸x0.033英寸

LTCC结构

成本低

可水洗

应用

WIMAX

卫星

雷达

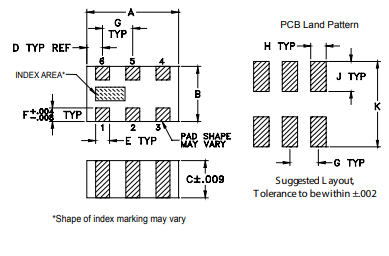

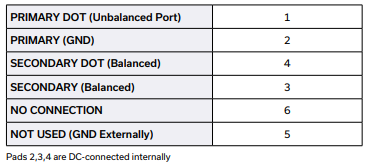

尺寸图

NCS1-422+射频变压器的规格参数、特性应用及尺寸图

NCS1-422+射频变压器的规格参数、特性应用及尺寸图

NCS1-422+射频变压器的规格参数、特性应用及尺寸图
