GAT-2+衰减器的规格参数、特性应用及尺寸图

2025/2/18 13:46:35

浏览次数: 6

GAT-2+是Mini-Circuits的一款固定衰减器芯片，其工作频率最小为0MHz，最大为8000MHz，尺寸：3 X 3 MM，符合ROHS标准，微型，塑料，外壳FG873，4针。

规格参数

商标:Mini-Circuits

封装:Reel

封装:Cut Tape

产品类型:Attenuators

点击购买：GAT-2+

特性

•微型封装MCLP™3x3 mm

•指定为8000 MHz，可用于10000 MHz

•出色的驻波比，典型值为1:15:1

应用

•蜂窝

•个人电脑

•通信

•雷达

•防御

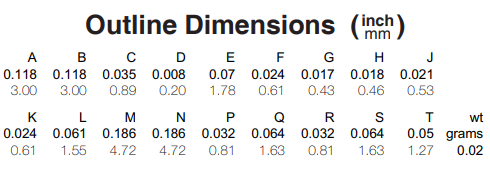

尺寸图
