AD9163BBCZ数模转换器（DAC）的规格参数、特性应用及引脚图

2025/2/18 13:50:15
浏览次数: 15

AD9163'是一款高性能的16位数模转换器（DAC），支持6 GSPS的数据速率。DAC核心基于四开关架构，结合2x内插器滤波器，在某些模式下可实现高达12GSPS的有效DAC更新率。高动态范围和带宽使该DAC非常适合要求最苛刻的高速射频（RF）DAC应用。

AD9163BBCZ数模转换器（DAC）的规格参数、特性应用及引脚图

卓越的射频性能和深度内插速率使AD9163能够在许多无线基础设施应用中使用，包括MC-GSM、W-CDMA、LTE和LTE-A。高达1 GHz的宽带以及复杂的NCO和数字上变频器实现了无线基础设施信号的双频和三频直接RF合成，消除了昂贵的模拟上变频器。

宽模拟带宽能力与高动态范围相结合，支持DOCSIS 3.1电缆基础设施合规性，从最低的一个载波到高达1 GHz的信号带宽，使其成为电缆多住宅单元（MDU）应用的理想选择。2x内插器滤波器（FIR85）使AD9163能够配置为较低的数据速率和转换器时钟，以降低整体系统功耗并简化滤波要求。在混合模式操作中，AD9163可以重建高达7.5 GHz的第二和第三奈奎斯特区的RF载波，同时仍然保持出色的动态范围。输出电流可以从8mA编程到38.76mA。AD9163数据接口由多达八个JESD204B串行器/解串器（SERDES）通道组成，这些通道在通道速度和通道数量方面是可编程的，以实现应用灵活性。

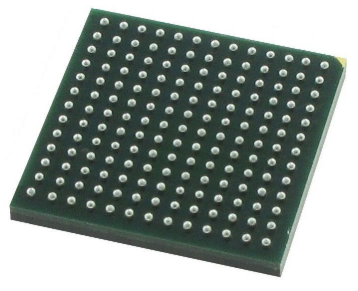

串行外围接口（SPI）配置AD9163并监控所有寄存器的状态。AD9163采用169球、11毫米x 11毫米、0.8毫米螺距的CSP_BGA封装。

规格参数

分辨率:16 bit

采样比:12 GS/s

通道数量:1 Channel

输出类型:Current

接口类型:SPI

模拟电源电压:+/- 1.2 V, 2.5 V

数字电源电压:1.2 V, 2.5 V

最小工作温度:- 40 C

最大工作温度:+ 85 C

安装风格:SMD/SMT

封装 / 箱体:CSPBGA-169

封装:Tray

结构:Quad-Switch

商标:Analog Devices

开发套件:AD9163-FMCC-EBZ

DNL - 微分非线性:+/- 1.7 LSB

INL - 积分非线性:+/- 2.7 LSB

输入类型:Differential

湿度敏感性:Yes

转换器数量:1 Converter

Pd-功率耗散:2.65 W

电源电压-最大:2.625 V

电源电压-最小:1.14 V

类型:High Speed

单位重量:24 mg

特性

DAC更新速率高达12GSPS（最低）

6 GSPS（最低）的直接射频合成

直流至3 GHz，采用非归零（NRZ）模式

2×NRZ模式下直流至6 GHz

混合模式下为1.5 GHz至7.5 GHz

可选插值

6×, 8×, 12×, 16×, 24×

卓越的动态性能

应用

宽带通信系统

DOCSIS 3.1电缆调制解调器终端系统（CMTS）/视频点播（VOD）/边缘正交幅度调制（EQAM）

无线通信基础设施

MC-GSM、W-CDMA、LTE、LTE-A、点对点

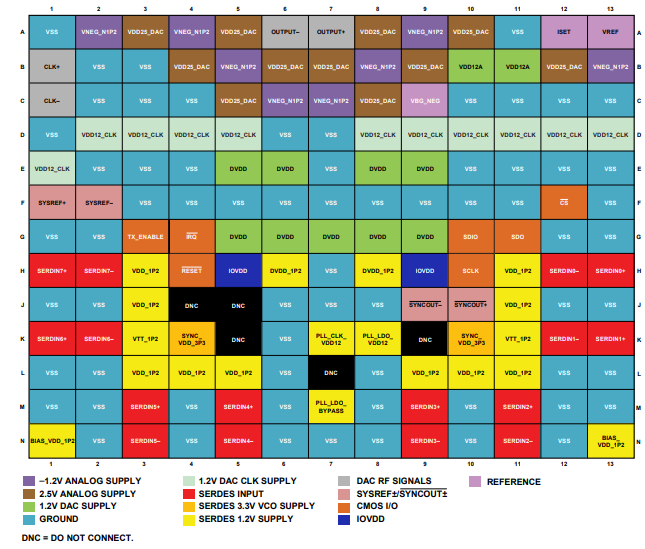

引脚图

AD9163BBCZ数模转换器（DAC）的规格参数、特性应用及引脚图
