10M-135M+同轴适配器的规格参数、特性及尺寸图

2025/2/18 14:02:24

浏览次数: 7

Mini-Circuits的10M-135M+是一款同轴1.0mm公头至1.35mm公头适配器，支持从直流到90GHz的广泛应用。该模型提供了出色的VSWR和低插入损耗与频率的关系。10M-135M+采用钝化不锈钢结构，长度仅为0.67英寸。

规格参数

侧1性别:Male

侧1极性:Normal

侧2性别:Male

侧2极性:Normal

阻抗:50 Ohms

最大频率:90 GHz

主体类型:Straight

VSWR:1.07:1

封装:Bulk

商标:Mini-Circuits

安装风格:Cable Mount

方向:Straight

产品类型:RF Adapters - In Series

系列:10M

侧1射频系列:1 mm

点击购买：10M-135M+

特性

宽带，直流至90 GHz

低插入损耗，典型值0.28 dB。

出色的驻波比，1.07:1典型值。

直身

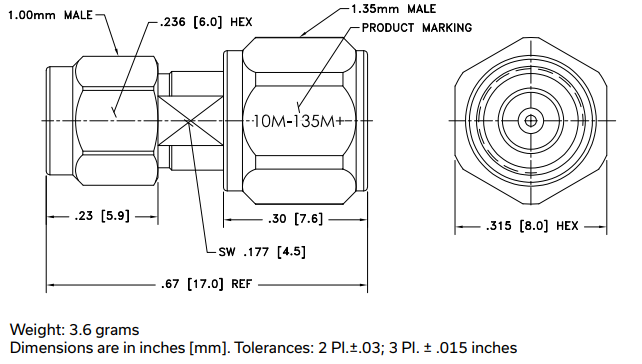

尺寸图
