SM-SM50-27+同轴适配器的规格参数、特性及尺寸图

2025/2/18 14:09:14

浏览次数: 9

Mini-Circuits的SM-SM50-27+是一种同轴SMA公头到SMA公头适配器，支持从直流到26.5GHz的广泛应用。该模型提供了出色的VSWR和低插入损耗与频率的关系。SM-SM50-27+采用钝化不锈钢结构，长度仅为0.87英寸。

规格参数

侧1性别:Male

侧1极性:Normal

侧2性别:Male

侧2极性:Normal

阻抗:50 Ohms

最大频率:26.5 GHz

主体类型:Straight

VSWR:1.05:1

封装:Bulk

商标:Mini-Circuits

安装风格:Cable Mount

方向:Straight

产品类型:RF Adapters - In Series

系列:SM

侧1射频系列:SMA

侧2射频系列:SMA

点击购买：SM-SM50-27+

特性

直流至26.5 GHz

低插入损耗，典型值0.06 dB。

出色的驻波比，典型值为1.05:1。

直身

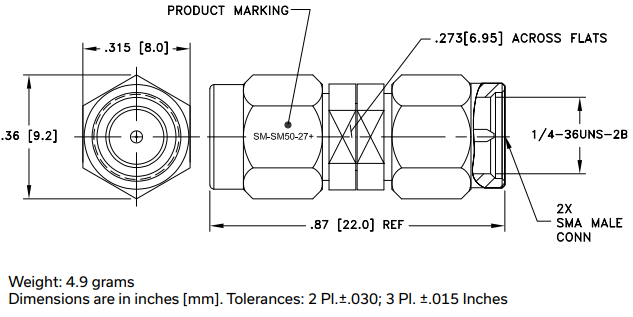

尺寸图
