BFCQ-12600+带通滤波器的规格参数、特性应用及尺寸图

2025/2/18 14:27:05
浏览次数: 9

BFCQ-12600+LTCC带通滤波器利用专有的LTCC材料系统和分布式滤波器拓扑结构，实现了微型尺寸和高度可重复的性能。10.7-14.2 GHz的典型通带损耗低至1.5 dB，阻带抑制率为42 dB，最高可达26 GHz。该型号可处理高达4 W的射频输入功率，工作温度范围从-55°C到+125°C。

BFCQ-12600+带通滤波器的规格参数、特性应用及尺寸图

规格参数

频率:14.2 GHz

频率范围:10.7 GHz to 14.2 GHz

阻抗:50 Ohms

端接类型:SMD/SMT

封装 / 箱体:1008 (2520 metric)

最小工作温度:- 55 C

最大工作温度:+ 125 C

系列:BFCQ

封装:Reel

封装:Cut Tape

商标:Mini-Circuits

介入损耗:1.5 dB

安装:Board Mount

点击购买：BFCQ-12600+

特性

典型低插入损耗。1.5分贝

阻带抑制，典型。34分贝

典型通带回波损耗。15分贝

标准小1008（2.5mm x 2.0mm）表壳样式

功率处理：4 W

应用

卫星通信

测试和测量

航空航天和国防

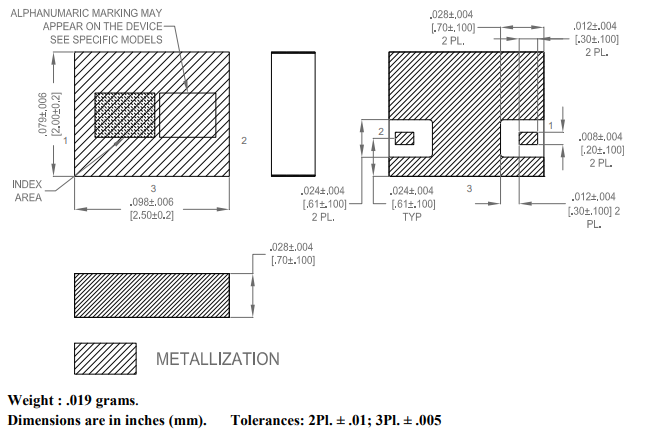

尺寸图

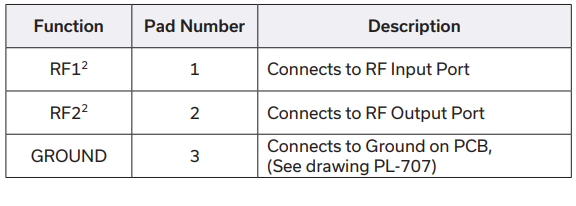

BFCQ-12600+带通滤波器的规格参数、特性应用及尺寸图

BFCQ-12600+带通滤波器的规格参数、特性应用及尺寸图
