TC4-1TG2+射频变压器的规格参数、特性应用及尺寸图

2025/2/19 11:38:23

浏览次数: 7

TC4-1TG2+是Mini-Circuits的一款射频变压器芯片，截至频率最小0.5MHz，最大300MHz，1:2，符合ROHS标准。

规格参数

产品:RF Transformers

端接类型:SMD/SMT

频率范围:500 kHz to 300 MHz

初级线圈阻抗:50 Ohms

次级线圈阻抗:50 Ohms

最小工作温度:- 20 C

最大工作温度:+ 85 C

通道数量:Single

封装 / 箱体:3.81 mm x 3.81 mm x 3.81 mm

长度:3.81 mm

宽度:3.81 mm

高度:3.81 mm

系列:TC4

封装:Reel

封装:Cut Tape

最大直流电流:30 mA

功率额定值:250 mW

点击购买：TC4-1TG2+

特性

•适用于锡/铅和RoHS焊料系统

•宽带，0.5至300 MHz，可在0.2至450 MHz范围内使用

•良好的回波损耗

•阻抗匹配

•可水洗

应用

•有线电视

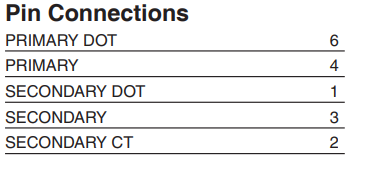

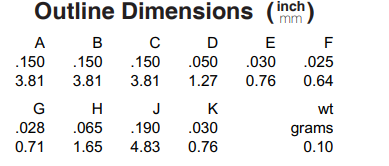

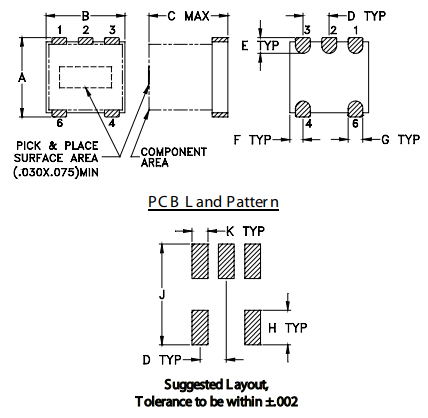

尺寸图
