LFCN-9170+低通滤波器的规格参数、特性应用及尺寸图

2025/2/19 11:53:56
浏览次数: 5

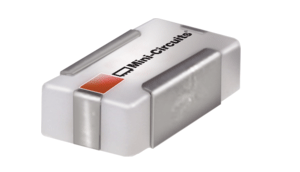

Mini-Circuits的LFCN-9170+是一款LTCC低通滤波器，通带从直流到9170MHz，支持各种应用。该模型提供了1.3 dB的典型通带插入损耗和30 dB的典型阻带抑制。它可处理高达8W的射频输入功率，并提供-55至+100°C的宽工作温度范围。该滤波器采用1206陶瓷封装，具有环绕式端子，非常适合密集的PCB布局，并且由于寄生效应导致的性能变化最小。

LFCN-9170+低通滤波器的规格参数、特性应用及尺寸图

规格参数

产品类型:Signal Conditioning

产品:Low Pass Filters

频率:DC to 9170 MHz

阻抗:50 Ohms

端接类型:SMD/SMT

封装 / 箱体:1206 (3216 metric)

最小工作温度:- 55 C

最大工作温度:+ 100 C

系列:LFCN

封装:Reel

封装:Cut Tape

商标:Mini-Circuits

介入损耗:3 dB

点击购买：LFCN-9170+

特性

出色的功率处理能力，8W

尺寸小

7节

温度稳定

密封

LTCC结构

应用

电子战（EW）

谐波抑制

发射器/接收器

实验室使用

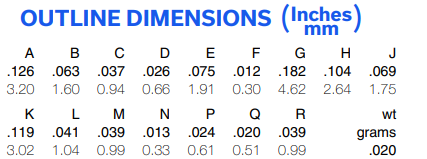

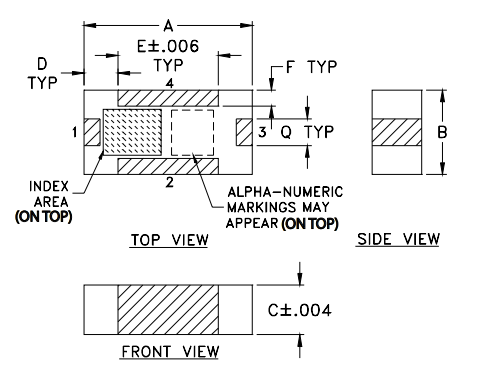

尺寸图

LFCN-9170+低通滤波器的规格参数、特性应用及尺寸图

LFCN-9170+低通滤波器的规格参数、特性应用及尺寸图

LFCN-9170+低通滤波器的规格参数、特性应用及尺寸图
