HFCW-7500+高通滤波器的规格参数、特性应用及尺寸图

2025/2/19 11:58:48
浏览次数: 9

HFCW-7500+是一款高通滤波器，通带范围为8200 MHz至21000 MHz，支持多种应用。由于战略性地构建了布局，该模型在宽带上提供了良好的插入损耗。该滤波器采用微小的0603陶瓷形状，带有环绕式端子，是密集PCB布局的理想选择，由于寄生效应导致的性能变化最小。

HFCW-7500+高通滤波器的规格参数、特性应用及尺寸图

规格参数

产品:High Pass Filters

频率:8.2 GHz to 21 GHz

阻抗:50 Ohms

端接类型:SMD/SMT

封装 / 箱体:JC0603C

最小工作温度:- 55 C

最大工作温度:+ 125 C

系列:HFCW

商标:Mini-Circuits

介入损耗:1 dB

点击购买：HFCW-7500+

特性

•很好的抑制，典型值为44 dB。

•小尺寸0603（0.063英寸X 0.032英寸X 0.024英寸）

•温度稳定

•LTCC结构

应用

•测试和测量

•军事应用

•电信和宽带无线系统

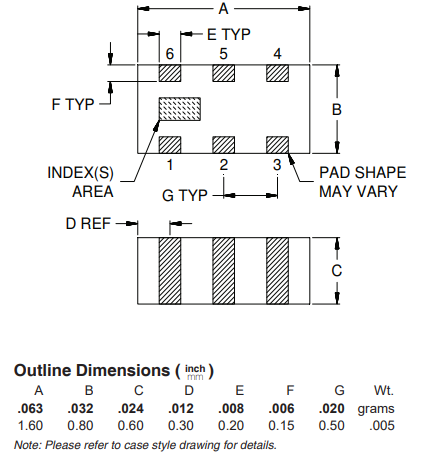

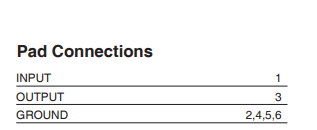

尺寸图

HFCW-7500+高通滤波器的规格参数、特性应用及尺寸图

HFCW-7500+高通滤波器的规格参数、特性应用及尺寸图
