NCS2-83+射频变压器的产品概述、规格参数及尺寸

2025/2/19 13:21:44

浏览次数: 9

NCS2-83+是Mini-Circuits的一款射频变压器，其截止频率最小3000MHz，最大8000MHz，符合ROHS标准。

规格参数

产品类型:Signal Conditioning

产品:Baluns

频率:3 GHz to 8 GHz

带宽:5000 MHz

阻抗:50 Ohms

端接类型:SMD/SMT

封装 / 箱体:0805 (2012 metric)

最小工作温度:- 40 C

最大工作温度:+ 85 C

系列:NCS2

封装:Reel

封装:Cut Tape

商标:Mini-Circuits

介入损耗:1.6 dB

点击购买：NCS2-83+

特性

宽带，3000至8000 MHz

微型尺寸，0.079英寸x0.049英寸x0.033英寸

LTCC结构

成本低

可水洗

应用

点对点

ISM

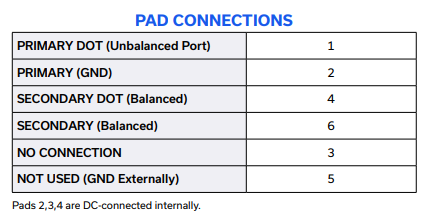

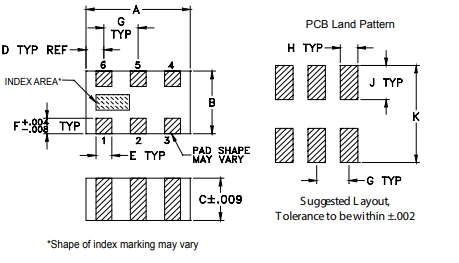

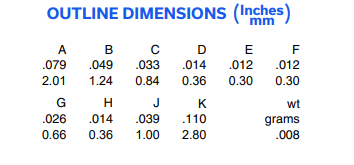

尺寸图
